Het klinkt een beetje onwaarschijnlijk maar is dat niet. Met de zogeheten Multipumps Drive maakt WEG daar werkelijkheid van. De regelaar kan simultaan vier pompen regelen. Een andere aantrekkelijke functie van de multipump drive is de intelligente start van eventueel bij te schakelen pompen.
Een Multipumps Drive is een snelheidsregeling voor meer dan één pomp met behulp van slechts één frequentieregelaar. De regelaar bepaalt welke pomp(en) moet(en) worden bijgeschakeld om de druk in de afvoerleiding tussen twee waarden te begrenzen. De afwisseling van de bij te schakelen pompen is eveneens geprogrammeerd. Zodoende kan het aantal bedrijfsuren gelijkmatig over de verschillende pompen worden verdeeld.
De belangrijke voordelen van de Multipumps Drive zijn derhalve
- energiebesparing in vergelijking met een installatie met slechts één pomp
- gemakkelijker onderhoud tijdens bedrijf
- er blijft een constante druk in de pijpleiding.

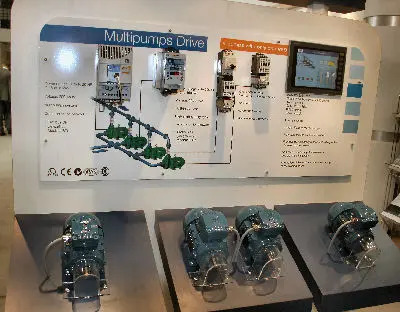

Demo-opstelling van de Multipumps Drive tijdens de Hannover Messe
Regeling
In de installatie is een PID-regelaar opgenomen om de druk in de afgaande pijpleiding betrouwbaar samen met de start/stop-logica van de pompen te kunnen regelen. De regeling kan zijn gebaseerd op:
- fixed control, waarbij de door de regelaar aangedreven pomp altijd dezelfde is, zodat bijvoorbeeld nog drie bij te schakelen pompen beschikbaar zijn. Deze pompen kunnen naar keuze worden bijgeschakeld direct op de netspanning, via een automatische ster-driehoekschakelaar of via een softstarter
- floating control, waarbij de door de frequentieregelaar geregelde pomp kan worden afgewisseld overeenkomstig het gewenste, geprogrammeerde aantal bedrijfsuren per pomp.
CFW-11
De Multipumps Drive is gebaseerd op de frequentieregelaar van het type CFW-11. WEG is bezig het concept uit te breiden met een IP54 variant voorzien van ‘plug and play’ verbindingstechniek. Met dit type frequentieregelaar beschikt de Braziliaanse fabrikant over een optimale regeling voor elektromotoren, ook bij lage toerentallen.
Dit biedt de gebruiker een gemakkelijk te bedienen, universeel aandrijfsysteem dat automatisch is geconfigureerd waardoor de regelaar geschikt is voor een groot aantal van de meest uiteenlopende applicaties al of niet opgenomen in een netwerk met veldbussen zoals Ethernet IP, Profibus-DP, DeviceNet, CANOpen en Modbus RTU. Een combinatie van encoder, softPLC-modules en communicatiemodules in een IEC 61131-3 programmering behoort ook tot de mogelijkheden.
Kenmerken
De belangrijkste kenmerken van het multipomp systeem met CFW-11 en softPLC zijn:
- regeling tot vijf pompen volgens de Fixed Control methode
- regeling tot vier pompen volgens de Floating Control methode
- regeling van de via de frequentieregelaar aangedreven bij te schakelen pomp
- alarmering bij een overschreden minimum of maximum druk in de afvoerleiding
- wisseling van ingeschakelde pompen overeenkomstig hun aantal bedrijfsuren
