In de zuidelijke haven van het Pudong-gebied in Shanghai, aan de monding van de rivier de Yangtze, ligt Waigaoqiao Shipbuilding (SWS). De Chinese scheepsbouwer SWS is een van de tien grootste ter wereld. Op dit enorme industrieterrein, waarvan de afmetingen overeenkomen met die van 30 verdiepingen hoogbouw, zijn momenteel drie scheepswerfkranen in bedrijf. De energie- en datavoorziening van de gigantische hefelementen is geïmplementeerd met kunststof energiekettingsystemen van igus.
Probleem
Waigaoquiao Shipbuilding Co. Ltd. (SWS) stond voor de taak om een geschikte oplossing te vinden voor de energie- en gegevensvoorziening voor de gigantische hefelementen voor drie scheepswerfkranen. Vanwege de speciale locatie waren de verwachtingen en prestatie-eisen van een geschikte oplossing bijzonder hoog. In de enorme havenfaciliteit, die aan de monding van de rivier de Yangtze ligt, net tegenover het havengebied van Changxingdao, zijn er niet alleen weersinvloeden zoals regen, maar ook wind en de effecten van zout water. Deze extreme invloeden gaan elk jaar gepaard met een regenseizoen van twee maanden, wat een extra risico op corrosie met zich meebrengt en een extra uitdaging vormt voor het energievoorzieningssysteem. Om stilstand van de installatie te voorkomen, moesten de agressieve omgevingsomstandigheden worden bestreden met een zeer functionele en betrouwbare respons.
Oplossing

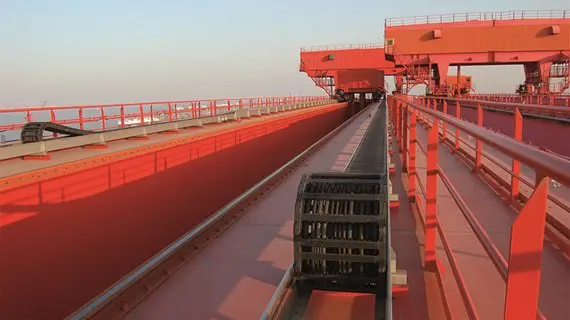

Nadat energiekettingsystemen van igus werden geïnstalleerd op meer dan 180 m verplaatsing, hebben ze sindsdien probleemloos gefunctioneerd, iets wat zelfs een tyfoon niet kon veranderen. De energie- en datavoorziening van de scheepswerfkranen en de 32-tons materiaalkraan wordt verzorgd door wrijvingsarme rollenergiekettingen in stalen igus-geleidingsgoten. De kettingen zijn ontworpen voor hoge kabelbelastingen en lange trajecten, zelfs bij hoge snelheden. In de energiekettingen worden chainflex kabels gebruikt. Dankzij hun zeer slijtvaste TPE-buitenmantel zijn ze ook bestand tegen extreme omstandigheden. De kabels zijn bestand tegen UV-straling, corrosie door koelvloeistoffen, smeermiddelen en organische olie en weerstaan temperaturen van -35°C tot +100°C.Ons push-pull krachtdetectiesysteem (i.Sense EC.P) werd ook geïnstalleerd op deze grootschalige fabriek. Dit systeem, ook wel “PPDS” (Push/Pull Force Detection System) genoemd, bewaakt de verplaatsingskrachten van de energieketens online om schade aan het systeem en storingen door preventief onderhoud of interventie op afstand te voorkomen.
