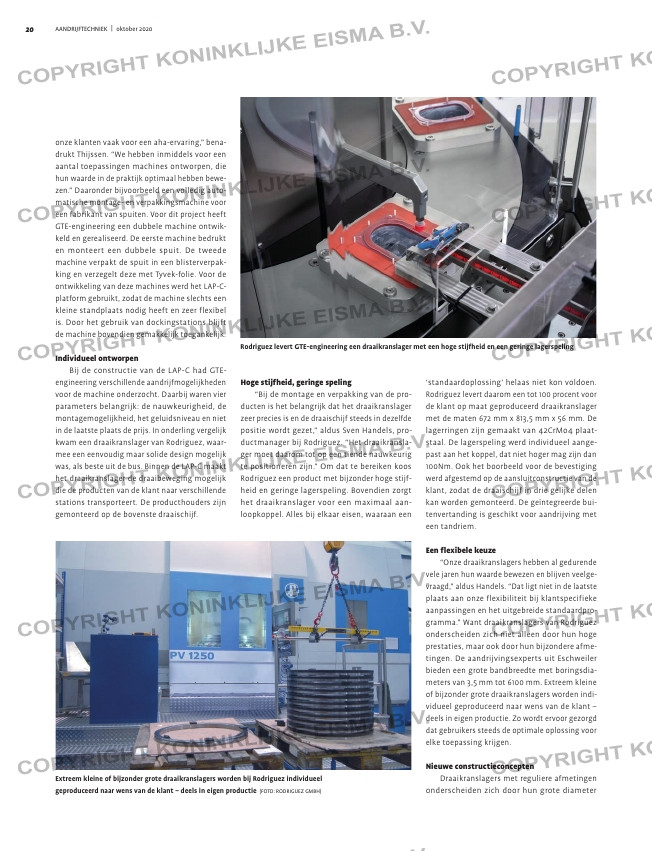

onze klanten vaak voor een aha-ervaring,” bena-
drukt Thijssen. “We hebben inmiddels voor een
aantal toepassingen machines ontworpen, die
hun waarde in de praktijk optimaal hebben bewe-
zen.” Daaronder bijvoorbeeld een volledig auto-
matische montage- en verpakkingsmachine voor
een fabrikant van spuiten. Voor dit project heeft
GTE-engineering een dubbele machine ontwik-
keld en gerealiseerd. De eerste machine bedrukt
en monteert een dubbele spuit. De tweede
machine verpakt de spuit in een blisterverpak-
king en verzegelt deze met Tyvek-folie. Voor de
ontwikkeling van deze machines werd het LAP-C-
platform gebruikt, zodat de machine slechts een
kleine standplaats nodig heeft en zeer flexibel
is. Door het gebruik van dockingstations blijft
de machine bovendien gemakkelijk toegankelijk.
Individueel ontworpen
Bij de constructie van de LAP-C had GTE-
engineering verschillende aandrijfmogelijkheden
voor de machine onderzocht. Daarbij waren vier
parameters belangrijk: de nauwkeurigheid, de
montagemogelijkheid, het geluidsniveau en niet
in de laatste plaats de prijs. In onderling vergelijk
kwam een draaikranslager van Rodriguez, waar-
mee een eenvoudig maar solide design mogelijk
was, als beste uit de bus. Binnen de LAP-C maakt
het draaikranslager de draaibeweging mogelijk
die de producten van de klant naar verschillende
stations transporteert. De producthouders zijn
gemonteerd op de bovenste draaischijf.
Hoge stijfheid, geringe speling
“Bij de montage en verpakking van de pro-
ducten is het belangrijk dat het draaikranslager
zeer precies is en de draaischijf steeds in dezelfde
positie wordt gezet,” aldus Sven Handels, pro-
ductmanager bij Rodriguez. “Het draaikransla-
ger moet daarom tot op een tiende nauwkeurig
te positioneren zijn.” Om dat te bereiken koos
Rodriguez een product met bijzonder hoge stijf-
heid en geringe lagerspeling. Bovendien zorgt
het draaikranslager voor een maximaal aan-
loopkoppel. Alles bij elkaar eisen, waaraan een
‘standaardoplossing’ helaas niet kon voldoen.
Rodriguez levert daarom een tot 100 procent voor
de klant op maat geproduceerd draaikranslager
met de maten 672 mm x 813,5 mm x 56 mm. De
lagerringen zijn gemaakt van 42CrMo4 plaat-
staal. De lagerspeling werd individueel aange-
past aan het koppel, dat niet hoger mag zijn dan
100Nm. Ook het boorbeeld voor de bevestiging
werd afgestemd op de aansluitconstructie van de
klant, zodat de draaischijf in drie gelijke delen
kan worden gemonteerd. De geïntegreerde bui-
tenvertanding is geschikt voor aandrijving met
een tandriem.
Een flexibele keuze
“Onze draaikranslagers hebben al gedurende
vele jaren hun waarde bewezen en blijven veelge-
vraagd,” aldus Handels. “Dat ligt niet in de laatste
plaats aan onze flexibiliteit bij klantspecifieke
aanpassingen en het uitgebreide standaardpro-
gramma.” Want draaikranslagers van Rodriguez
onderscheiden zich niet alleen door hun hoge
prestaties, maar ook door hun bijzondere afme-
tingen. De aandrijvingsexperts uit Eschweiler
bieden een grote bandbreedte met boringsdia-
meters van 3,5 mm tot 6100 mm. Extreem kleine
of bijzonder grote draaikranslagers worden indi-
vidueel geproduceerd naar wens van de klant –
deels in eigen productie. Zo wordt ervoor gezorgd
dat gebruikers steeds de optimale oplossing voor
elke toepassing krijgen.
Nieuwe constructieconcepten
Draaikranslagers met reguliere afmetingen
onderscheiden zich door hun grote diameter
Extreem kleine of bijzonder grote draaikranslagers worden bij Rodriguez individueel
geproduceerd naar wens van de klant – deels in eigen productie (FOTO: RODRIGUEZ GMBH)
Rodriguez levert GTE-engineering een draaikranslager met een hoge stijfheid en een geringe lagerspeling
