Compacte lagereenheid voor
koppeling met digitale wereld
Schaeffler maakt de stap naar digitalisering nu heel eenvoudig. Het FAG
VarioSense lager, een combinatie van een standaard wentellager met een
sensorcluster, levert in een compacte eenheid meerdere sensorsignalen voor
machine- en procesbewaking. Zo kan een aan de toepassing aangepaste
combinatie van verschillende meetgrootheden worden uitgelezen.
[tekst en foto’s] Schaeffler Nederland BV
ring. Uit praktische overwegingen is het
sensorhuis vast verbonden met de buiten-
ring van het lager, en de sensorring met
de binnenring van het lager. Dit vormt
een compacte eenheid.
Combinaties sensorelementen
Het meest bijzondere aan de sensorclus-
ter is dat aantal en combinatie van te
meten grootheden door klanten voor elke
toepassing individueel kunnen worden
vastgelegd. Hiervoor zijn beschikbaar:
• temperatuur in een bereik van -40°C tot
+125°C;
• toerental tot maximaal 17.000 min-1 in-
clusief draairichtingsherkenning;
• aantal omwentelingen respectievelijk
rotatiepositie met 56-96 impulsen/om-
wenteling (afhankelijk van de lager-
afmeting);
• trillingssignalen voor lange-termijn
trend-analyse;
• maximale radiale uitwijking van de as,
met een resolutie van 1 µm.
Vanuit meting van de radiale uitwijking
van de as in het lager kan via een reken-
kundig bekende samenhang de kracht
die op het sensorlager werkt, worden
bepaald. Als het lager bijvoorbeeld in
een tandwielkast is gemonteerd waarvan
de modellering via de berekenings-soft-
ware Bearinx in de Schaeffler Cloud be-
kend is, kunnen vanuit deze gegevens
ook krachten op en verplaatsingen van
de overige lagers en andere machine-
onderdelen (zoals tandwielen) en het
aandrijfkoppel indirect worden bepaald.
Hiermee zijn de belangrijkste data voor
procesparameterbewaking van machines
en installaties bekend, met hoge toege-
voegde waarde voor de gebruiker. Over-
belasting kan zo bijvoorbeeld eenvoudig
worden gesignaleerd en een koppelbe-
grenzing of eventueel uitschakelen van
De meting van de belastingen op een
lager en de inveringen in dat lager maken
de beoordeling van processen en machi-
netoestanden mogelijk. Met dit idee in
gedachten heeft Schaeffler het flexibel
configureerbare FAG VarioSense lager
geïntroduceerd. Dit lager biedt een aan
de toepassing aangepaste combinatie van
verschillende grootheden aan.
De mechatronica-ontwikkelaars inte-
greerden meerdere sensorelementen in
een ringvormige behuizing met slechts
7 mm inbouwbreedte om aan deze taak te
kunnen voldoen. De inbouwruimte van
deze sensorcluster is daarmee vergelijk-
baar met die van een radiale afdichtings-

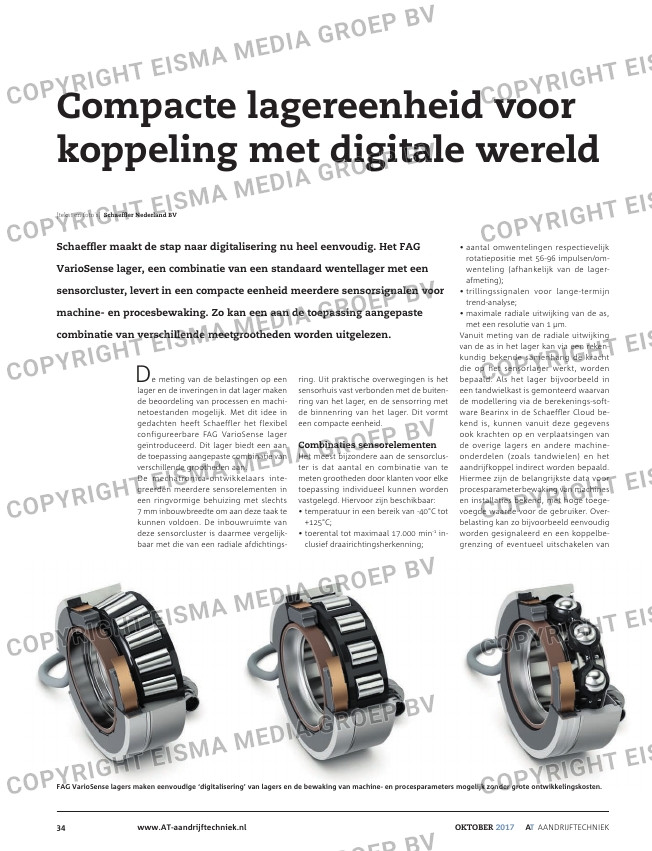

FAG VarioSense lagers maken eenvoudige ‘digitalisering’ van lagers en de bewaking van machine- en procesparameters mogelijk zonder grote ontwikkelingskosten.
