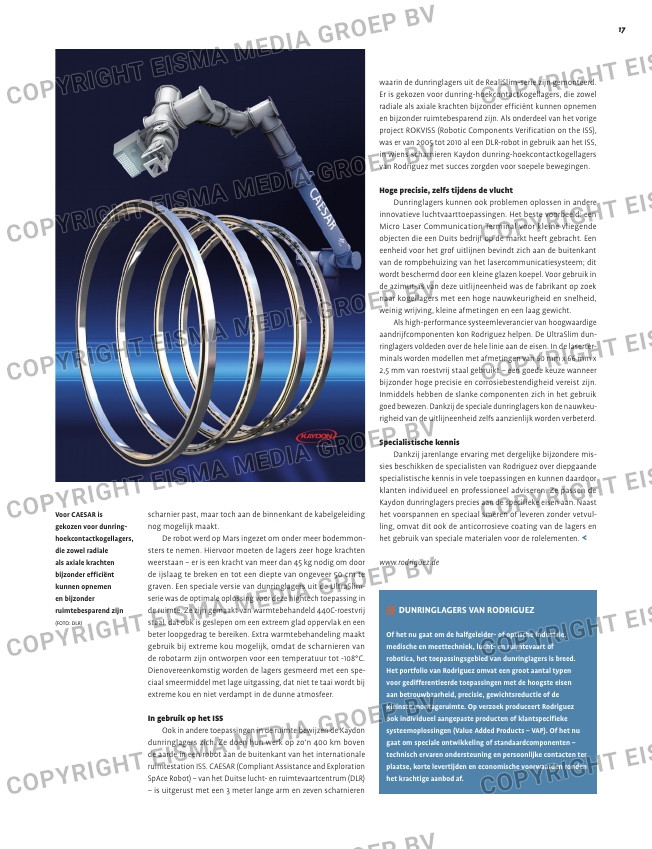

Voor CAESAR is
gekozen voor dunring-
hoekcontactkogellagers,
die zowel radiale
als axiale krachten
bijzonder efficiënt
kunnen opnemen
en bijzonder
ruimtebesparend zijn
(FOTO: DLR)
scharnier past, maar toch aan de binnenkant de kabelgeleiding
nog mogelijk maakt.
De robot werd op Mars ingezet om onder meer bodemmon-
sters te nemen. Hiervoor moeten de lagers zeer hoge krachten
weerstaan – er is een kracht van meer dan 45 kg nodig om door
de ijslaag te breken en tot een diepte van ongeveer 50 cm te
graven. Een speciale versie van dunringlagers uit de UltraSlim-
serie was de optimale oplossing voor deze hightech toepassing in
de ruimte. Ze zijn gemaakt van warmtebehandeld 440C-roestvrij
staal, dat ook is geslepen om een extreem glad oppervlak en een
beter loopgedrag te bereiken. Extra warmtebehandeling maakt
gebruik bij extreme kou mogelijk, omdat de scharnieren van
de robotarm zijn ontworpen voor een temperatuur tot -108°C.
Dienovereenkomstig worden de lagers gesmeerd met een spe-
ciaal smeermiddel met lage uitgassing, dat niet te taai wordt bij
extreme kou en niet verdampt in de dunne atmosfeer.
In gebruik op het ISS
Ook in andere toepassingen in de ruimte bewijzen de Kaydon
dunringlagers zich. Ze doen hun werk op zo’n 400 km boven
de aarde in een robot aan de buitenkant van het internationale
ruimtestation ISS. CAESAR (Compliant Assistance and Exploration
SpAce Robot) – van het Duitse lucht- en ruimtevaartcentrum (DLR)
– is uitgerust met een 3 meter lange arm en zeven scharnieren
3117
||| DUNRINGLAGERS VAN RODRIGUEZ
Of het nu gaat om de halfgeleider- of optische industrie,
medische en meettechniek, lucht- en ruimtevaart of
robotica, het toepassingsgebied van dunringlagers is breed.
Het portfolio van Rodriguez omvat een groot aantal typen
voor gedifferentieerde toepassingen met de hoogste eisen
aan betrouwbaarheid, precisie, gewichtsreductie of de
kleinste montageruimte. Op verzoek produceert Rodriguez
ook individueel aangepaste producten of klantspecifieke
systeemoplossingen (Value Added Products – VAP). Of het nu
gaat om speciale ontwikkeling of standaardcomponenten –
technisch ervaren ondersteuning en persoonlijke contacten ter
plaatse, korte levertijden en economische voorwaarden ronden
het krachtige aanbod af.
waarin de dunringlagers uit de RealiSlim-serie zijn gemonteerd.
Er is gekozen voor dunring-hoekcontactkogellagers, die zowel
radiale als axiale krachten bijzonder efficiënt kunnen opnemen
en bijzonder ruimtebesparend zijn. Als onderdeel van het vorige
project ROKVISS (Robotic Components Verification on the ISS),
was er van 2005 tot 2010 al een DLR-robot in gebruik aan het ISS,
in wiens scharnieren Kaydon dunring-hoekcontactkogellagers
van Rodriguez met succes zorgden voor soepele bewegingen.
Hoge precisie, zelfs tijdens de vlucht
Dunringlagers kunnen ook problemen oplossen in andere
innovatieve luchtvaarttoepassingen. Het beste voorbeeld: een
Micro Laser Communication Terminal voor kleine vliegende
objecten die een Duits bedrijf op de markt heeft gebracht. Een
eenheid voor het grof uitlijnen bevindt zich aan de buitenkant
van de rompbehuizing van het lasercommunicatiesysteem; dit
wordt beschermd door een kleine glazen koepel. Voor gebruik in
de azimut-as van deze uitlijneenheid was de fabrikant op zoek
naar kogellagers met een hoge nauwkeurigheid en snelheid,
weinig wrijving, kleine afmetingen en een laag gewicht.
Als high-performance systeemleverancier van hoogwaardige
aandrijfcomponenten kon Rodriguez helpen. De UltraSlim dun-
ringlagers voldeden over de hele linie aan de eisen. In de laserter-
minals worden modellen met afmetingen van 60 mm x 66 mm x
2,5 mm van roestvrij staal gebruikt – een goede keuze wanneer
bijzonder hoge precisie en corrosiebestendigheid vereist zijn.
Inmiddels hebben de slanke componenten zich in het gebruik
goed bewezen. Dankzij de speciale dunringlagers kon de nauwkeu-
righeid van de uitlijneenheid zelfs aanzienlijk worden verbeterd.
Specialistische kennis
Dankzij jarenlange ervaring met dergelijke bijzondere mis-
sies beschikken de specialisten van Rodriguez over diepgaande
specialistische kennis in vele toepassingen en kunnen daardoor
klanten individueel en professioneel adviseren. Ze passen de
Kaydon dunringlagers precies aan de specifieke eisen aan. Naast
het voorspannen en speciaal smeren of leveren zonder vetvul-
ling, omvat dit ook de anticorrosieve coating van de lagers en
het gebruik van speciale materialen voor de rolelementen. <
www.rodriguez.de
