dat de belasting op de lagers tot een minimum
wordt beperkt, waardoor ook de lagerverliezen
worden gereduceerd. Tot slot levert de floating
cup technologie het voordeel dat ook bij zeer lage
toerentallen direct een hoog koppel beschikbaar
is. Dit levert onder meer voordelen op in moei-
lijke werkpunten zoals het opstarten onder volle
belasting. Kortom: dit nieuwe concept biedt voor
pompen en motoren voor het eerst de mogelijk-
heid te concurreren met mechanische aandrij-
vingen, zoals tandwielkasten. Niet alleen qua
rendement, maar ook qua kosten.”
Aan de slag!
De diverse eigenschappen van de techno-
logie zijn inmiddels ook door onafhankelijke
partijen aangetoond. Testen die zijn uitgevoerd
door de TU Eindhoven geven ten aanzien van
het rendement bijvoorbeeld maxima aan tot
97 procent. Bovendien zijn de eerste stappen
genomen richting het praktisch toepassen van
de floating cup technologie. Zo heeft Bucher
Hydraulics inmiddels onder licentie de techno-
logie ingezet voor de serie AX zuigerpompen
en -motoren. Voorafgaand aan de introductie
van deze serie heeft Bucher Hydraulics geruime
tijd getest en rondt dit traject op dit moment af
met een select gezelschap vaste klanten dat de
pompen en motoren test in hun eigen machines
en applicaties.
Achten: “Zolang deze testen lopen kunnen
we nog weinig naar buiten brengen over de resul-
taten. Op de site van Innas is inmiddels wel een
groot aantal rapporten beschikbaar waarin de
resultaten van prestatieonderzoeken en recente
ontwikkelingen zijn beschreven. Hier is ook een
gedetailleerde uitleg van de floating cup tech-
nologie te vinden. Verder kunnen OEM-ers en
bedrijven werkzaam in de hydraulieksector in
samenwerking met ons testen uitvoeren in een
speciaal programma. Hiervoor bekijken we uiter-
aard eerst de gezamenlijke verwachtingen en
bepalen vervolgens of het betreffende idee voor
testen in aanmerking komt.”
AX-serie
Bovenstaande betekent overigens niet dat
er niet meer bekend is van de AX-serie zuiger-
motoren en -pompen. Om met enkele techni-
sche specificaties te beginnen: De componenten
hebben een flowrate van 18 – 76 cc/omw en
zullen in de nabije toekomst ook beschikbaar
zijn met een flowrate van 115 cc/omw. Door het
ontwerp, waarbij de twee roterende zwenk-
platen spiegelend ten opzichte van elkaar zijn
opgesteld, kunnen de componenten drukken
opbrengen tot 450 – 500 bar bij lage toerental-
len en hebben een vlakke drukrimpel. Verder is
een lager geluids- en trillingsniveau gerealiseerd
dat ook geldt bij zeer lage toerentallen (lager dan
1 min-1); dit als gevolg van de korte zuigerslag, de
kleine verplaatsingshoek en de hydrostatische
drukcompensatie. Door de kleine axiale krach-
ten – die samenhangen met het symmetrische
ontwerp – blijft de AX-serie compact met een
hoge vermogensdichtheid.
Toepassingen
De hoge volumetrische en mechanische
efficiëntie, het lage geluidsniveau, de vlakke
drukrimpel en het minimale toerental van 2 – 3
min-1 in combinatie met het feit dat de pomp in
twee richtingen kan draaien, maken de AX-pomp
geschikt voor toepassing in elektrische en
hybride voertuigen. Onder meer omdat de hoge
efficiëntie (dure) batterijcapaciteit bespaart.
Daarnaast profiteren ook andere applicaties van
de diverse voordelen.
Als eerste voorbeeld beschrijft Bucher
Hydraulics een lier. Naast de hoge werkdruk die
de pompen en motoren leveren – tot 450 bar
– biedt vooral de hoge startefficiëntie tot 99
procent voordelen bij lage toerentallen. Zeker
vergeleken met de efficiëntie van 60 – 65 procent
die haalbaar is met een conventionele axiale zui-
gerunit. Door de eigenschappen van de AX-serie,
zijn de prestaties van de lieren dus belangrijk te
verbeteren met daarbij de mogelijkheid om de
kraan zeer langzaam en nauwkeurig te bewegen.
Ook bij industriële toepassingen telt de hogere
efficiëntie die eveneens het verschil maakt wan-
neer bij het langzaam opstarten van een appli-
catie direct een koppel beschikbaar moet zijn.
Mobiele machines
Tot slot zijn de AX-motoren bij uitstek
geschikt voor toepassing als wielmotor waar een
hoge vermogensdichtheid, hoog koppel en een
groot toerenbereik van nul tot zeer hoge rotatie-
snelheden zijn vereist. Dit betekent ook dat er bij
mobiele machines nieuwe mogelijkheden komen
en kan worden gewerkt met hogere overbren-
gingsverhoudingen. Bij mobiele machines die
rechtdoor moeten rijden – zoals rupsgraafma-
chines – betekent de hoge volumetrische effici-
entie een verhoging van de snelheid bij dezelfde
motorgrootte.
Tot slot geeft Bucher Hydraulics aan dat de
AX pompen en motoren praktisch volledig zijn
vervaardigd van gietijzer en staal en geen non-
ferro metalen bevat. Dit betekent dat de compo-
nenten volledig maar bovenal eenvoudig zijn te
recyclen. Een kenmerk dat past in een focus op
duurzaamheid en het streven naar een circulaire
samenleving. <
www.bucherhydraulics.com
www.motracindustries.com

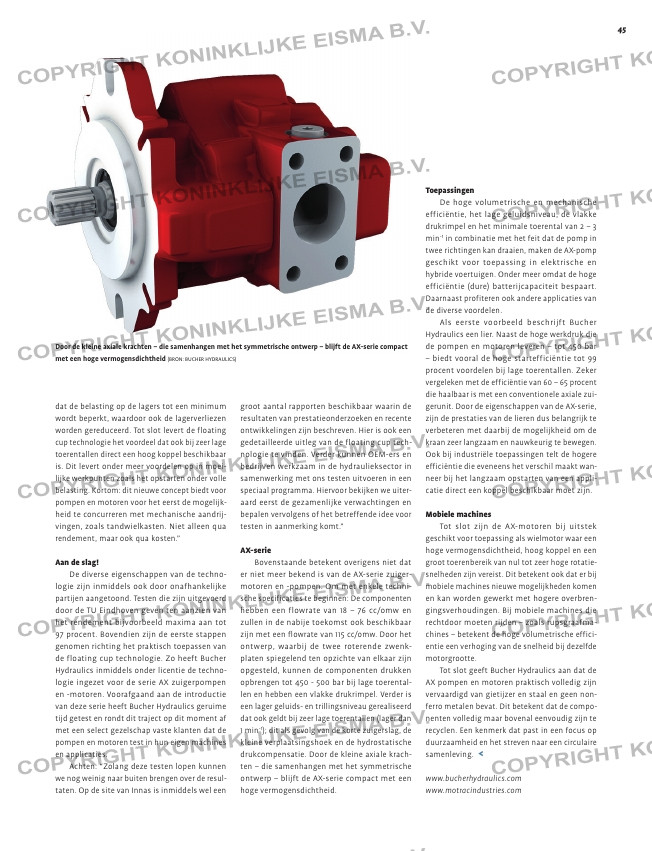

Door de kleine axiale krachten – die samenhangen met het symmetrische ontwerp – blijft de AX-serie compact
met een hoge vermogensdichtheid (BRON: BUCHER HYDRAULICS)
