Flexibele en snelle vulling
dankzij lineaire motoren
Het combineren van de voordelen van dosering op basis van een flowmeting
met de voordelen van dosering met behulp van zuigers in een carrousel-
vulmachine is de wens van veel gebruikers. Tölke, specialist in verpak-
kingsmachines, is door de toepassing van lineaire LinMot-motoren hierin
geslaagd. Hiermee profiteert de gebruiker van kortere ombouwtijden,
minder uitval, kortere stilstandtijden en een flexibelere machine.
[tekst en foto’s] Dipl.-Ing. Franz Joachim Roßmann
mechanische hefnok. Het voordeel van
vulling met behulp van zuigers is, dat de
reeds getransporteerde hoeveelheid vul-
materiaal tijdens het vulproces steeds be-
kend is. Deze kennis wordt gebruikt om
bijvoorbeeld bij vloeistoffen die de nei-
ging hebben te gaan schuimen de vul-
naald via de hefnok synchroon met de
vulspiegel te heffen, zodat de naald niet
in de vloeistof wordt ondergedompeld.
Ondanks dit aantrekkelijke voordeel kent
de zuigertechniek ook enkele nadelen. Zo
is het alleen al vanwege de vereiste zui-
gerpakking moeilijk om de zuiger te reini-
gen, en is de zuiger slechts beperkt ge-
schikt voor CIP/SIP-reiniging. Daarnaast
kunnen sommige producten door de me-
chanische kracht die door de zuiger wordt
uitgeoefend bepaalde veranderingen on-
dergaan. Nadelig is verder dat een groot
vulvolume grote zuigers vereist, waardoor
wijziging van de te doseren hoeveelheid
zonder kostbare ombouw van de machine
slechts beperkt mogelijk is.
Als alternatief voor de dosering met be-
hulp van zuigers wordt de af te vullen
hoeveelheid bepaald via een flowmeting
in de gepompte volumestroom. Het voor-
deel van deze methode is, dat de af te vul-
len hoeveelheid bij wisseling van product
eenvoudig kan worden aangepast. Boven-
dien worden slechts minimale krachten
uitgeoefend op het medium, en zijn er
geen mechanische onderdelen die onder-
houd behoeven. CIP/SIP-reiniging is pro-
bleemloos mogelijk.
Ontkoppeling bewegingsverloop
“Bij een carrouselmachine met dosering
van de af te vullen hoeveelheid op basis
van een flowmeting zijn de vulsnelheid en
de door de hefnok gestuurde beweging
van de vulnaald van elkaar losgekoppeld,”
aldus Franz-Josef Patzelt. Dit betekent, dat
als de machine langzamer of sneller loopt
dan de nominale snelheid, de flessen
vroeger c.q. pas later worden gevuld. “Af-
hankelijk van de snelheid heeft de ma-
chine dan bijvoorbeeld 270° of slechts 30°
van de draaiing van de draaischijf nodig,”
legt de directeur van Tölke uit. “Dat heeft
dan tot gevolg dat de vulnaald tijdens het
vulproces in het product wordt gedom-
peld, respectievelijk de valhoogte ten op-
zichte van de vulspiegel te hoog is, waar-
Tot dusverre werd de dosering bij een-
voudige carrousel-vulmachines door-
gaans uitgevoerd met behulp van zuigers,
waarbij de hefbeweging van de zuiger
werd gerealiseerd met behulp van een

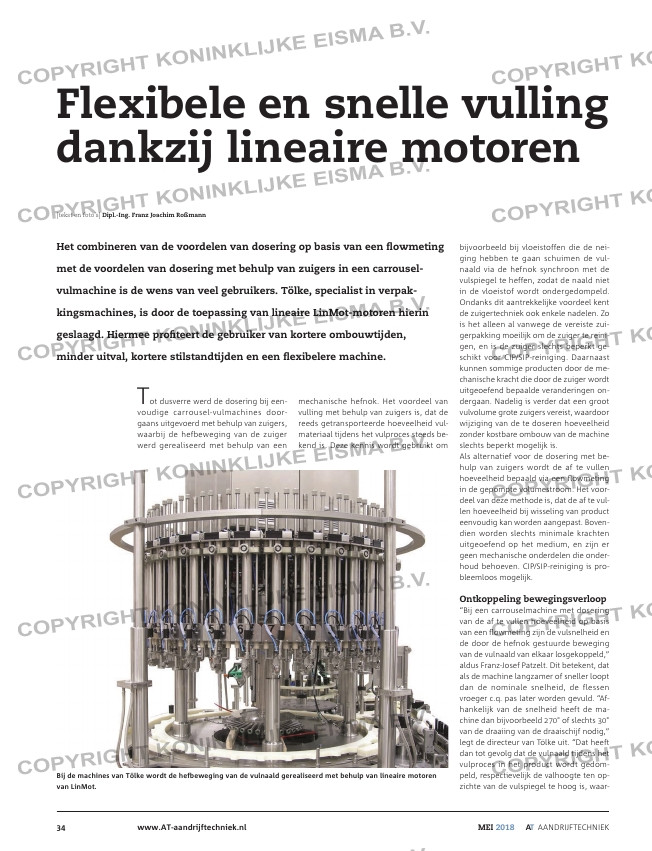

Bij de machines van Tölke wordt de hefbeweging van de vulnaald gerealiseerd met behulp van lineaire motoren
van LinMot.
