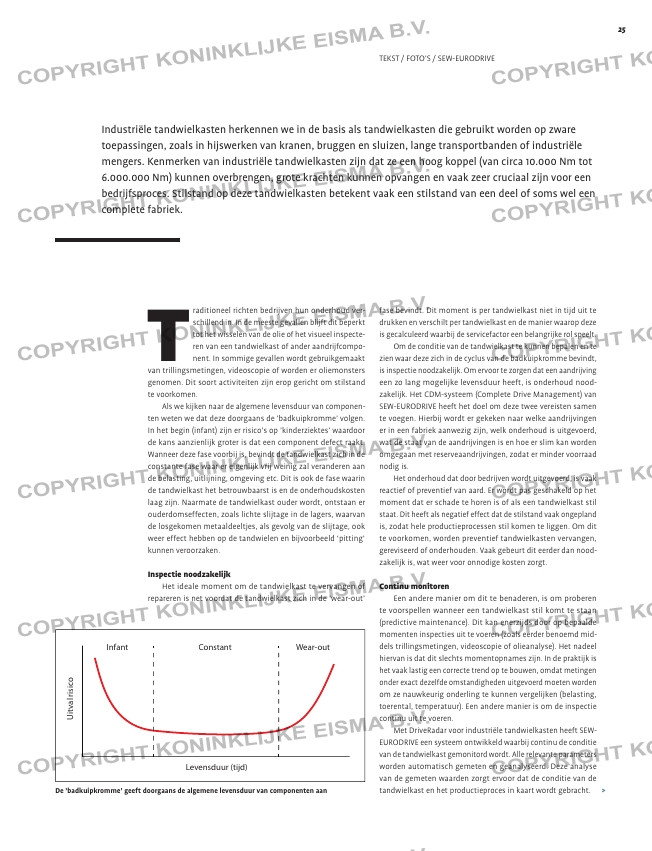

Industriële tandwielkasten herkennen we in de basis als tandwielkasten die gebruikt worden op zware
toepassingen, zoals in hijswerken van kranen, bruggen en sluizen, lange transportbanden of industriële
mengers. Kenmerken van industriële tandwielkasten zijn dat ze een hoog koppel (van circa 10.000 Nm tot
6.000.000 Nm) kunnen overbrengen, grote krachten kunnen opvangen en vaak zeer cruciaal zijn voor een
bedrijfsproces. Stilstand op deze tandwielkasten betekent vaak een stilstand van een deel of soms wel een
complete fabriek.
T
raditioneel richten bedrijven hun onderhoud ver-
schillend in. In de meeste gevallen blijft dit beperkt
tot het wisselen van de olie of het visueel inspecte-
ren van een tandwielkast of ander aandrijfcompo-
nent. In sommige gevallen wordt gebruikgemaakt
van trillingsmetingen, videoscopie of worden er oliemonsters
genomen. Dit soort activiteiten zijn erop gericht om stilstand
te voorkomen.
Als we kijken naar de algemene levensduur van componen-
ten weten we dat deze doorgaans de ’badkuipkromme’ volgen.
In het begin (infant) zijn er risico’s op ’kinderziektes’ waardoor
de kans aanzienlijk groter is dat een component defect raakt.
Wanneer deze fase voorbij is, bevindt de tandwielkast zich in de
constante fase waar er eigenlijk vrij weinig zal veranderen aan
de belasting, uitlijning, omgeving etc. Dit is ook de fase waarin
de tandwielkast het betrouwbaarst is en de onderhoudskosten
laag zijn. Naarmate de tandwielkast ouder wordt, ontstaan er
ouderdomseffecten, zoals lichte slijtage in de lagers, waarvan
de losgekomen metaaldeeltjes, als gevolg van de slijtage, ook
weer effect hebben op de tandwielen en bijvoorbeeld ‘pitting’
kunnen veroorzaken.
Inspectie noodzakelijk
Het ideale moment om de tandwielkast te vervangen of
repareren is net voordat de tandwielkast zich in de ’wear-out’
>
fase bevindt. Dit moment is per tandwielkast niet in tijd uit te
drukken en verschilt per tandwielkast en de manier waarop deze
is gecalculeerd waarbij de servicefactor een belangrijke rol speelt.
Om de conditie van de tandwielkast te kunnen bepalen en te
zien waar deze zich in de cyclus van de badkuipkromme bevindt,
is inspectie noodzakelijk. Om ervoor te zorgen dat een aandrijving
een zo lang mogelijke levensduur heeft, is onderhoud nood-
zakelijk. Het CDM-systeem (Complete Drive Management) van
SEW-EURODRIVE heeft het doel om deze twee vereisten samen
te voegen. Hierbij wordt er gekeken naar welke aandrijvingen
er in een fabriek aanwezig zijn, welk onderhoud is uitgevoerd,
wat de staat van de aandrijvingen is en hoe er slim kan worden
omgegaan met reserveaandrijvingen, zodat er minder voorraad
nodig is.
Het onderhoud dat door bedrijven wordt uitgevoerd, is vaak
reactief of preventief van aard. Er wordt pas geschakeld op het
moment dat er schade te horen is of als een tandwielkast stil
staat. Dit heeft als negatief effect dat de stilstand vaak ongepland
is, zodat hele productieprocessen stil komen te liggen. Om dit
te voorkomen, worden preventief tandwielkasten vervangen,
gereviseerd of onderhouden. Vaak gebeurt dit eerder dan nood-
zakelijk is, wat weer voor onnodige kosten zorgt.
Continu monitoren
Een andere manier om dit te benaderen, is om proberen
te voorspellen wanneer een tandwielkast stil komt te staan
(predictive maintenance). Dit kan enerzijds door op bepaalde
momenten inspecties uit te voeren (zoals eerder benoemd mid-
dels trillingsmetingen, videoscopie of olieanalyse). Het nadeel
hiervan is dat dit slechts momentopnames zijn. In de praktijk is
het vaak lastig een correcte trend op te bouwen, omdat metingen
onder exact dezelfde omstandigheden uitgevoerd moeten worden
om ze nauwkeurig onderling te kunnen vergelijken (belasting,
toerental, temperatuur). Een andere manier is om de inspectie
continu uit te voeren.
Met DriveRadar voor industriële tandwielkasten heeft SEW-
EURODRIVE een systeem ontwikkeld waarbij continu de conditie
van de tandwielkast gemonitord wordt. Alle relevante parameters
worden automatisch gemeten en geanalyseerd. Deze analyse
van de gemeten waarden zorgt ervoor dat de conditie van de
tandwielkast en het productieproces in kaart wordt gebracht.
Infant Constant
U
it
va
l r
is
ic
o
Levensduur (tijd)
Wear-out
De ’badkuipkromme’ geeft doorgaans de algemene levensduur van componenten aan
