Afhankelijk van de frequentie van voorkomen of de vereiste
hoeveelheid energie die door de toepassing of de gedefinieerde
doelstelling wordt voorgeschreven, voldoen twee verschillende
opslagmedia aan de eisen: elektrolytcondensatoren of super-
condensator-modules. Bij de supercondensator-modules zijn
minstens 1 miljoen cyclussen mogelijk. Afhankelijk van de eisen
kan het aantal cyclussen duidelijk hoger zijn. Hiermee zijn hoe-
veelheden energie tot 1,6 MJ per DSM 4.0 realiseerbaar. Voor een
hoger vermogen, van meer dan 100 kW, hoeven de DSM’s alleen
in cascade te worden geschakeld.
3. Management uitval van het net
Nog een toepassingsgebied van de Dynamische Speicher
Manager is de bewaking bij netuitval van de overbrugging met
energie van spanningsuitvallen respectievelijk de voeding van
het aandrijfsysteem. Wanneer de drive controller niet meer vol-
doende krijgt, neemt de DSM 4.0 deze functie over en houdt
vanuit zijn opslagmedia de aandrijving gaande volgens de vooraf
gedefinieerde opgave.
De keuze van de soort opslag is wederom afhankelijk van
de eisen van de exploitant en de sterkte van het net. Is regel-
matig sprake van uitval van het net (meermalen per dag) maar
slechts van korte duur, dan zijn elektrolytcondensatoren door hun
bestandheid tegen hoge aantallen cyclussen geschikt als opslag-
medium. Moet de benodigde hoeveelheid energie wezenlijk hoger
zijn, dan zouden ook supercondensator-modules in aanmerking
komen. Worden supercondensator-modules gecombineerd met
batterijen, dan komt de DSM 4.0 als onderbrekingsvrij systeem
optimaal tot zijn recht, omdat het direct is verbonden met de
gelijkstroom tussenkring.
De door Koch ingebouwde condensatoren en batterijen
zijn onderhoudsvrij. Met bovendien nog een 24 V noodstroom-
energieverzorging (NEV) van Koch blijven ook apparaten zoals
besturingen, IPC’s, sensoren en remmen die door een 24 V gelijk-
stroomnet worden gevoed actief. De DSM 4.0 neutraliseert span-
ningsvariaties en geplande maar ook ongeplande onderbrekingen
van het net.
4. Onafhankelijk van het net
Elke gebruiker streeft naar continue productieprocessen,
onafhankelijk van de geografische locatie van de installatie of
machine. De regionale situatie wat betreft de energievoorzie-
ning kan echter van land tot land en zelfs binnen een land zeer
verschillend zijn. Zo behoren instabiele netten tot de kritische
factoren bij bepaling van de locatie. Is in een land of regio maar af
en toe voeding vanuit het net beschikbaar, dan stelt de DSM 4.0
samen met de geschikte opslagmedia de hoeveelheid energie
beschikbaar die voor langdurig bedrijf nodig is. De DSM 4.0 in
toenmalige doel van het optimaliseren van het energetisch
rendement.
Zelfs bij een cyclustijd van minder dan een seconde zijn meer
dan 100 miljoen cyclussen mogelijk. Hiervoor worden speciaal
ontwikkelde aluminium elektrolytcondensatoren met een ener-
gievolume van meer dan 1,4 kWs of een veelvoud daarvan, als
opslagmedium gebruikt. De geschikte opslagmedia zijn voor-
zien van een beveiliging, bewaking van de laadtoestand en de
ontlaadmogelijkheid via ingebouwde ontlaadweerstanden in
PTC-technologie. Via eenvoudige steekverbindingen kunnen ze
gemakkelijk parallel worden geschakeld (cascaderegeling).
2. Vermindering piekbelastingen
Hoge aandrijfbelastingen van korte duur genereren onge-
wenste effecten op het net. Daarom definieert de Application
Engineering voor de DSM 4.0 een bepaalde hoeveelheid ener-
gie, die op commando doelgericht beschikbaar wordt gesteld
voor belastingpieken. Dat wil zeggen dat voor deze situatie de
DSM 4.0 ook het net stabiliseert. Door de gereduceerde piek-
stromen kan de inspanning voor installatie en beveiliging van
het aandrijfsysteem aanzienlijk lager uitvallen, wat wederom tot
kostenbesparing leidt.

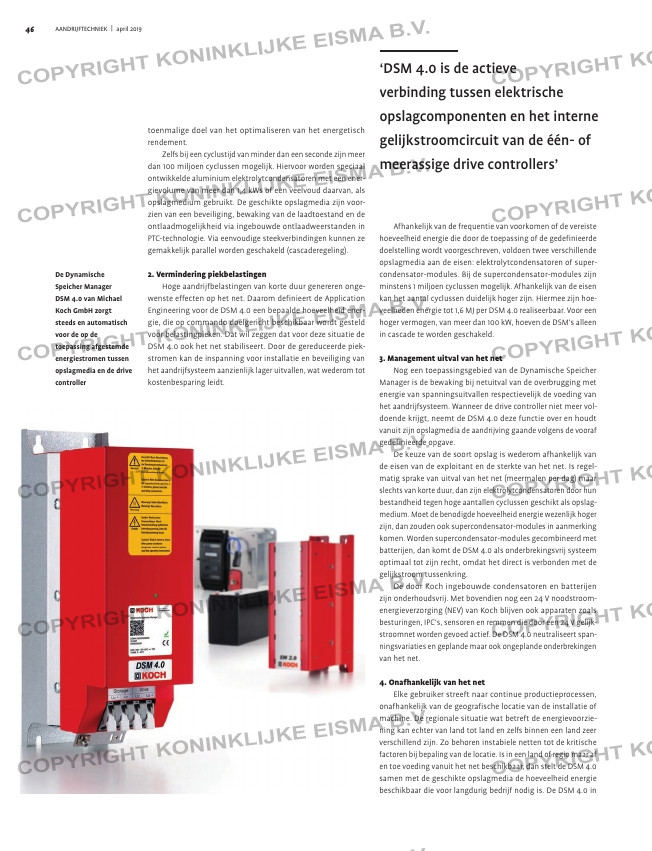

De Dynamische
Speicher Manager
DSM 4.0 van Michael
Koch GmbH zorgt
steeds en automatisch
voor de op de
toepassing afgestemde
energiestromen tussen
opslagmedia en de drive
controller
‘DSM 4.0 is de actieve
verbinding tussen elektrische
opslagcomponenten en het interne
gelijkstroomcircuit van de één- of
meerassige drive controllers’
