ven door de deur te ontgrendelen. Dit is het moment waarop het
knipperende licht in het overzicht van figuur 2 overgaat in een
continu brandend licht waarmee wordt aangegeven dat de zone
veilig is. De medewerker opent vervolgens de deur, wat uiteraard
wordt gedetecteerd door de veiligheidsPLC en gebruikt vervolgens
zijn persoonlijke slot om te voorkomen dat iemand anders de
machine per ongeluk kan inschakelen. Nadat de medewerker
gereed is in de veiligheidszone verlaat hij deze weer, verwijdert
zijn persoonlijke slot en reset de toegangsaanvraag. Dit is voor de
installatie het teken dat hij weer mag inschakelen wat betekent
dat er weer druk komt te staan op de hydraulische en pneuma-
tische installaties, de elektromotor wordt ingeschakeld en het
proces vervolgt.
Standaardoplossingen
Om te voorkomen dat voor iedere machine en installatie voor
eigen gebruik een volledig nieuwe veiligheidsoplossing wordt
bedacht, ontwikkelde Tata Steel een aantal standaardoplossingen
waarvan er tijdens het mini-symposium een drietal is besproken.
Wever: “Deze standaardoplossingen zijn ontwikkeld voor een
specifiek Performance Level en ook als zodanig opgenomen in
onze eigen bibliotheek. Ontwerpers kunnen hiermee snel een

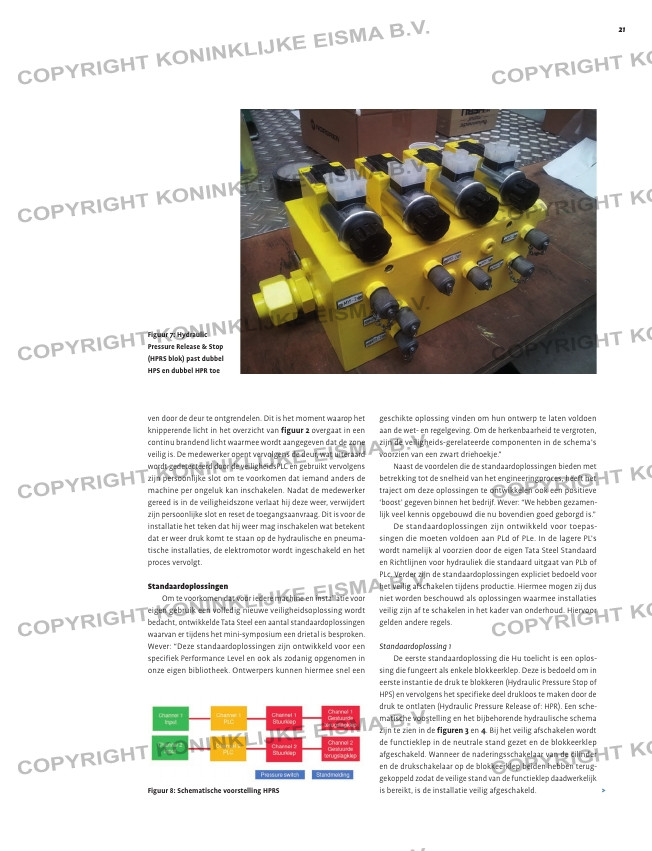

Figuur 7: Hydraulic
Pressure Release & Stop
(HPRS blok) past dubbel
HPS en dubbel HPR toe
Figuur 5: Schematische voorstelling block&bleed functie
Figuur 8: Schematische voorstelling HPRS
geschikte oplossing vinden om hun ontwerp te laten voldoen
aan de wet- en regelgeving. Om de herkenbaarheid te vergroten,
zijn de veiligheids-gerelateerde componenten in de schema’s
voorzien van een zwart driehoekje.”
Naast de voordelen die de standaardoplossingen bieden met
betrekking tot de snelheid van het engineeringproces, heeft het
traject om deze oplossingen te ontwikkelen ook een positieve
‘boost’ gegeven binnen het bedrijf. Wever: “We hebben gezamen-
lijk veel kennis opgebouwd die nu bovendien goed geborgd is.”
De standaardoplossingen zijn ontwikkeld voor toepas-
singen die moeten voldoen aan PLd of PLe. In de lagere PL’s
wordt namelijk al voorzien door de eigen Tata Steel Standaard
en Richtlijnen voor hydrauliek die standaard uitgaat van PLb of
PLc. Verder zijn de standaardoplossingen expliciet bedoeld voor
het veilig afschakelen tijdens productie. Hiermee mogen zij dus
niet worden beschouwd als oplossingen waarmee installaties
veilig zijn af te schakelen in het kader van onderhoud. Hiervoor
gelden andere regels.
Standaardoplossing 1
De eerste standaardoplossing die Hu toelicht is een oplos-
sing die fungeert als enkele blokkeerklep. Deze is bedoeld om in
eerste instantie de druk te blokkeren (Hydraulic Pressure Stop of
HPS) en vervolgens het specifieke deel drukloos te maken door de
druk te ontlaten (Hydraulic Pressure Release of: HPR). Een sche-
matische voostelling en het bijbehorende hydraulische schema
zijn te zien in de figuren 3 en 4. Bij het veilig afschakelen wordt
de functieklep in de neutrale stand gezet en de blokkeerklep
afgeschakeld. Wanneer de naderingsschakelaar van de cilinder
en de drukschakelaar op de blokkeerklep beiden hebben terug-
gekoppeld zodat de veilige stand van de functieklep daadwerkelijk
is bereikt, is de installatie veilig afgeschakeld.
