singen momenteel hoofdzakelijk voor die
branche ontwikkeld en gebouwd. De per-
sonenwagen vormt qua aantal wel een
heel grote markt. Goede opvolgers zijn
stadsbussen, mobiele werktuigen, statio-
naire hijskranen en vrachtwagens. Bekend
zijn inmiddels de hybride oplossingen van
een verbrandingsmotor en elektrische
aandrijving. De ontwikkeling daarvan
gaat razendsnel. De combinatie van ver-
brandingsmotor en hydrauliek heeft ech-
ter specifieke eigenschappen die voorde-
lig kunnen zijn. In dit artikel wordt een
overzicht gegeven van de meest actuele
stand van zaken van de hybride aandrij-
vingen. Specifiek wordt ingegaan op de
hybride vorm waarin de hydraulische aan-
drijftechniek één van de twee aandrijvin-
gen vormt.
In Nederland kennen we nog maar enkele
OEM’s die producten ontwikkelen voor de
mobiele branche. We nemen aan dat hun
engineers op de hoogte zijn van de actu-
ele stand van zaken betreffende hybride
aandrijvingen. De technologie kan echter
ook interessant zijn voor engineers en
marktontwikkelaars voor de ‘one-off’s’.
Gezien het innovatieve en/of unieke ka-
rakter worden deze systemen slechts in
enkelvoud of enkele stuks ontwikkeld en
geproduceerd. Door juist ook toepassing
van de technieken uit de ‘grote’ mobiele
markt voor de one-off’s te benutten, kun-
nen deze nog efficiënter of zuiniger
(‘groener’) functioneren.
Veel van de in dit artikel genoemde oplos-
singen zijn ook nog eens bedoeld om een
roterende aandrijving te realiseren. De
hydraulische aandrijftechniek is de be-
langrijkste vorm van aandrijving voor aan-
drijvingen waar cilinders worden toege-
past. Om die vorm van aandrijving ook
‘modern’ te maken zijn specifieke hybride
oplossingen bedacht.
Types hybride aandrijvingen
De nu op de markt en vooral ook in ont-
wikkeling zijnde hybride aandrijfmetho-
des zijn in een aantal typische hoofdsoor-
ten onder te verdelen, namelijk de hydro-
mechanische transmissie, de combinatie
verbrandingsmotor/elektrische aandrij-
ving, de combinatie verbrandingsmotor
met een hydraulische aandrijving en tot
slot de hydraulisch hybride voor lineaire
toepassingen.
Puur mechanische transmissies bieden 4
motortoerental
hydrostatische variator
variabel
toerental
uitgaand toerental =
+
motortoerental
variabel toerental
planetaire tandwielkast
wiel- of rupsband
vaste
overbrenging
pomp motor
brandstofmotor
batterij omvormer
brandstof-
tank
elektro-
motor
brandstof-
motor
batterij
omvormeropladergenerator
brandstof-
tank
vliegwiel
of super-
condensator
elektro-
motor
brandstof-
motor

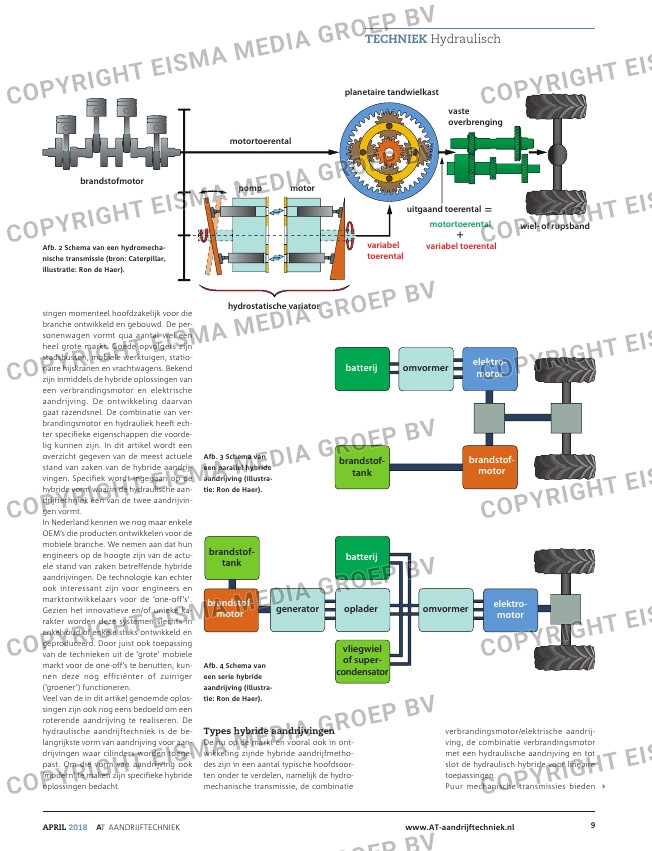

Afb. 2 Schema van een hydromecha-
