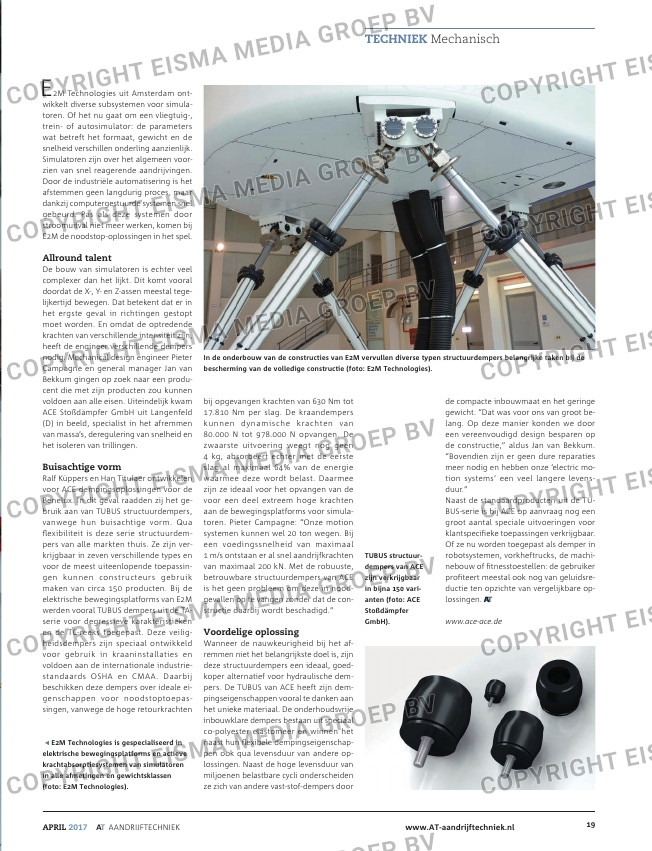

TECHNIEK Mechanisch

www.AT-aandrijftechniek.nlAPRIL 2017 AT AANDRIJFTECHNIEK 19

E 2M Technologies uit Amsterdam ont-
wikkelt diverse subsystemen voor simula-
toren. Of het nu gaat om een vliegtuig-,
trein- of autosimulator: de parameters
wat betreft het formaat, gewicht en de
snelheid verschillen onderling aanzienlijk.
Simulatoren zijn over het algemeen voor-
zien van snel reagerende aandrijvingen.
Door de industriële automatisering is het
afstemmen geen langdurig proces, maar
dankzij computergestuurde systemen snel
gebeurd. Pas als deze systemen door
stroomuitval niet meer werken, komen bij
E2M de noodstop-oplossingen in het spel.

Allround talent
De bouw van simulatoren is echter veel
complexer dan het lijkt. Dit komt vooral
doordat de X-, Y- en Z-assen meestal tege-
lijkertijd bewegen. Dat betekent dat er in
het ergste geval in richtingen gestopt
moet worden. En omdat de optredende
krachten van verschillende intensiteit zijn,
heeft de engineer verschillende dempers
nodig. Mechanical design engineer Pieter
Campagne en general manager Jan van
Bekkum gingen op zoek naar een produ-
cent die met zijn producten zou kunnen
voldoen aan alle eisen. Uiteindelijk kwam
ACE Stoßdämpfer GmbH uit Langenfeld
(D) in beeld, specialist in het afremmen
van massa’s, deregulering van snelheid en
het isoleren van trillingen.

Buisachtige vorm
Ralf Küppers en Han Titulaer ontwikkelen
voor ACE dempingsoplossingen voor de
Benelux. In dit geval raadden zij het ge-
bruik aan van TUBUS structuurdempers,
vanwege hun buisachtige vorm. Qua
flexibiliteit is deze serie structuurdem-
pers van alle markten thuis. Ze zijn ver-
krijgbaar in zeven verschillende types en
voor de meest uiteenlopende toepassin-
gen kunnen constructeurs gebruik
maken van circa 150 producten. Bij de
elektrische bewegingsplatforms van E2M
werden vooral TUBUS dempers uit de TA-
serie voor degressieve karakteristieken
en de TC-reeks toegepast. Deze veilig-
heidsdempers zijn speciaal ontwikkeld
voor gebruik in kraaninstallaties en
voldoen aan de internationale industrie-
standaards OSHA en CMAA. Daarbij
beschikken deze dempers over ideale ei-
genschappen voor noodstoptoepas-
singen, vanwege de hoge retourkrachten

bij opgevangen krachten van 630 Nm tot
17.810 Nm per slag. De kraandempers
kunnen dynamische krachten van
80.000 N tot 978.000 N opvangen. De
zwaarste uitvoering weegt nog geen
4 kg, absorbeert echter met de eerste
slag al maximaal 64% van de energie
waarmee deze wordt belast. Daarmee
zijn ze ideaal voor het opvangen van de
voor een deel extreem hoge krachten
aan de bewegingsplatforms voor simula-
toren. Pieter Campagne: “Onze motion
systemen kunnen wel 20 ton wegen. Bij
een voedingssnelheid van maximaal
1 m/s ontstaan er al snel aandrijfkrachten
van maximaal 200 kN. Met de robuuste,
betrouwbare structuurdempers van ACE
is het geen probleem om deze in nood-
gevallen op te vangen zonder dat de con-
structie daarbij wordt beschadigd.”

Voordelige oplossing
Wanneer de nauwkeurigheid bij het af-
remmen niet het belangrijkste doel is, zijn
deze structuurdempers een ideaal, goed-
koper alternatief voor hydraulische dem-
pers. De TUBUS van ACE heeft zijn dem-
pingseigenschappen vooral te danken aan
het unieke materiaal. De onderhoudsvrije
inbouwklare dempers bestaan uit speciaal
co-polyester elastomeer en winnen het
naast hun flexibele dempingseigenschap-
pen ook qua levensduur van andere op-
lossingen. Naast de hoge levensduur van
miljoenen belastbare cycli onderscheiden
ze zich van andere vast-stof-dempers door

de compacte inbouwmaat en het geringe
gewicht. “Dat was voor ons van groot be-
lang. Op deze manier konden we door
een vereenvoudigd design besparen op
de constructie,” aldus Jan van Bekkum.
“Bovendien zijn er geen dure reparaties
meer nodig en hebben onze ‘electric mo-
tion systems’ een veel langere levens-
duur.”
Naast de standaardproducten uit de TU-
BUS-serie is bij ACE op aanvraag nog een
groot aantal speciale uitvoeringen voor
klantspecifieke toepassingen verkrijgbaar.
Of ze nu worden toegepast als demper in
robotsystemen, vorkheftrucks, de machi-
nebouw of fitnesstoestellen: de gebruiker
profiteert meestal ook nog van geluidsre-
ductie ten opzichte van vergelijkbare op-
lossingen.

www.ace-ace.de

E2M Technologies is gespecialiseerd in

elektrische bewegingsplatforms en actieve

krachtabsorptiesystemen van simulatoren

in alle afmetingen en gewichtsklassen

(foto: E2M Technologies).

In de onderbouw van de constructies van E2M vervullen diverse typen structuurdempers belangrijke taken bij de

bescherming van de volledige constructie (foto: E2M Technologies).

TUBUS structuur-

dempers van ACE

zijn verkrijgbaar

in bijna 150 vari-

anten (foto: ACE

Stoßdämpfer

GmbH).
