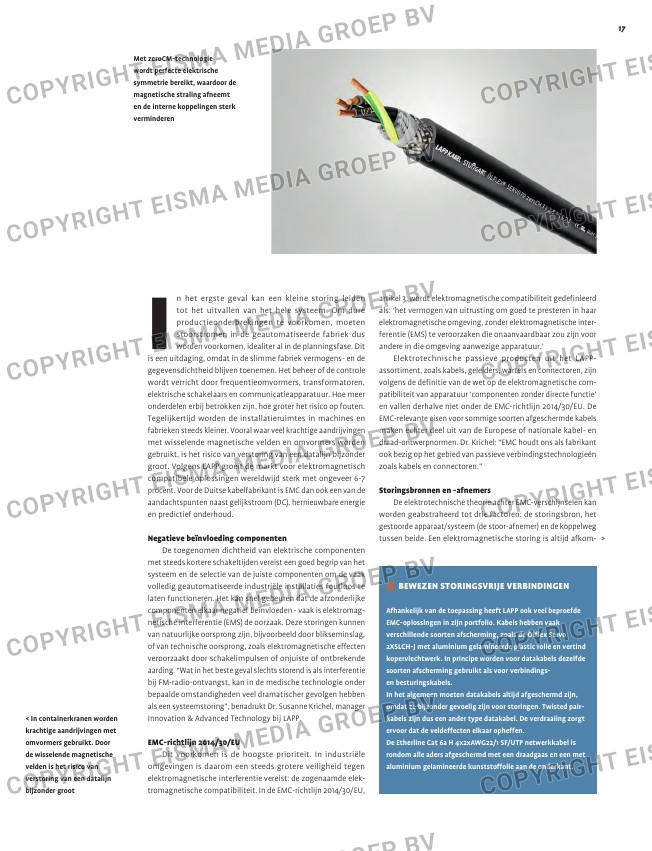

ZeroCM-technologie in strijd
tegen elektromagnetische
interferentie
artikel 3, wordt elektromagnetische compatibiliteit gedefinieerd
als: ‘het vermogen van uitrusting om goed te presteren in haar
elektromagnetische omgeving, zonder elektromagnetische inter-
ferentie (EMS) te veroorzaken die onaanvaardbaar zou zijn voor
andere in die omgeving aanwezige apparatuur.’
Elektrotechnische passieve producten uit het LAPP-
assortiment, zoals kabels, geleiders, wartels en connectoren, zijn
volgens de definitie van de wet op de elektromagnetische com-
patibiliteit van apparatuur ‘componenten zonder directe functie’
en vallen derhalve niet onder de EMC-richtlijn 2014/30/EU. De
EMC-relevante eisen voor sommige soorten afgeschermde kabels
maken echter deel uit van de Europese of nationale kabel- en
draad-ontwerpnormen. Dr. Krichel: “EMC houdt ons als fabrikant
ook bezig op het gebied van passieve verbindingstechnologieën
zoals kabels en connectoren.”
Storingsbronnen en -afnemers
De elektrotechnische theorie achter EMC-verschijnselen kan
worden geabstraheerd tot drie factoren: de storingsbron, het
gestoorde apparaat/systeem (de stoor-afnemer) en de koppelweg
tussen beide. Een elektromagnetische storing is altijd afkom-
Met zeroCM-technologie
wordt perfecte elektrische
symmetrie bereikt, waardoor de
magnetische straling afneemt
en de interne koppelingen sterk
verminderen
< In containerkranen worden
krachtige aandrijvingen met
omvormers gebruikt. Door
de wisselende magnetische
velden is het risico van
verstoring van een datalijn
bijzonder groot
TEKST / LAPP, bewerking Paul Quaedvlieg
FOTO’S / LAPP
I
n het ergste geval kan een kleine storing leiden
tot het uitvallen van het hele systeem. Om dure
productieonderbrekingen te voorkomen, moeten
stoorstromen in de geautomatiseerde fabriek dus
worden voorkomen, idealiter al in de planningsfase. Dit
is een uitdaging, omdat in de slimme fabriek vermogens- en de
gegevensdichtheid blijven toenemen. Het beheer of de controle
wordt verricht door frequentieomvormers, transformatoren,
elektrische schakelaars en communicatieapparatuur. Hoe meer
onderdelen erbij betrokken zijn, hoe groter het risico op fouten.
Tegelijkertijd worden de installatieruimtes in machines en
fabrieken steeds kleiner. Vooral waar veel krachtige aandrijvingen
met wisselende magnetische velden en omvormers worden
gebruikt, is het risico van verstoring van een datalijn bijzonder
groot. Volgens LAPP groeit de markt voor elektromagnetisch
compatibele oplossingen wereldwijd sterk met ongeveer 6-7
procent. Voor de Duitse kabelfabrikant is EMC dan ook een van de
aandachtspunten naast gelijkstroom (DC), hernieuwbare energie
en predictief onderhoud.
Negatieve beïnvloeding componenten
De toegenomen dichtheid van elektrische componenten
met steeds kortere schakeltijden vereist een goed begrip van het
systeem en de selectie van de juiste componenten om de vaak
volledig geautomatiseerde industriële installaties foutloos te
laten functioneren. Het kan snel gebeuren dat de afzonderlijke
componenten elkaar negatief beïnvloeden – vaak is elektromag-
netische interferentie (EMS) de oorzaak. Deze storingen kunnen
van natuurlijke oorsprong zijn, bijvoorbeeld door blikseminslag,
of van technische oorsprong, zoals elektromagnetische effecten
veroorzaakt door schakelimpulsen of onjuiste of ontbrekende
aarding. “Wat in het beste geval slechts storend is als interferentie
bij FM-radio-ontvangst, kan in de medische technologie onder
bepaalde omstandigheden veel dramatischer gevolgen hebben
als een systeemstoring”, benadrukt Dr. Susanne Krichel, manager
Innovation & Advanced Technology bij LAPP.
EMC-richtlijn 2014/30/EU
Dit voorkomen is de hoogste prioriteit. In industriële
omgevingen is daarom een steeds grotere veiligheid tegen
elektromagnetische interferentie vereist: de zogenaamde elek-
tromagnetische compatibiliteit. In de EMC-richtlijn 2014/30/EU,
>
||| BEWEZEN STORINGSVRIJE VERBINDINGENTS
Afhankelijk van de toepassing heeft LAPP ook veel beproefde
EMC-oplossingen in zijn portfolio. Kabels hebben vaak
verschillende soorten afscherming, zoals de Ölflex Servo
2XSLCH-J met aluminium gelamineerde plastic folie en vertind
kopervlechtwerk. In principe worden voor datakabels dezelfde
soorten afscherming gebruikt als voor verbindings-
en besturingskabels.
In het algemeen moeten datakabels altijd afgeschermd zijn,
omdat ze bijzonder gevoelig zijn voor storingen. Twisted pair-
kabels zijn dus een ander type datakabel. De verdraaiing zorgt
ervoor dat de veldeffecten elkaar opheffen.
De Etherline Cat 6a H 4x2xAWG22/1 SF/UTP netwerkkabel is
rondom alle aders afgeschermd met een draadgaas en een met
aluminium gelamineerde kunststoffolie aan de onderkant.
