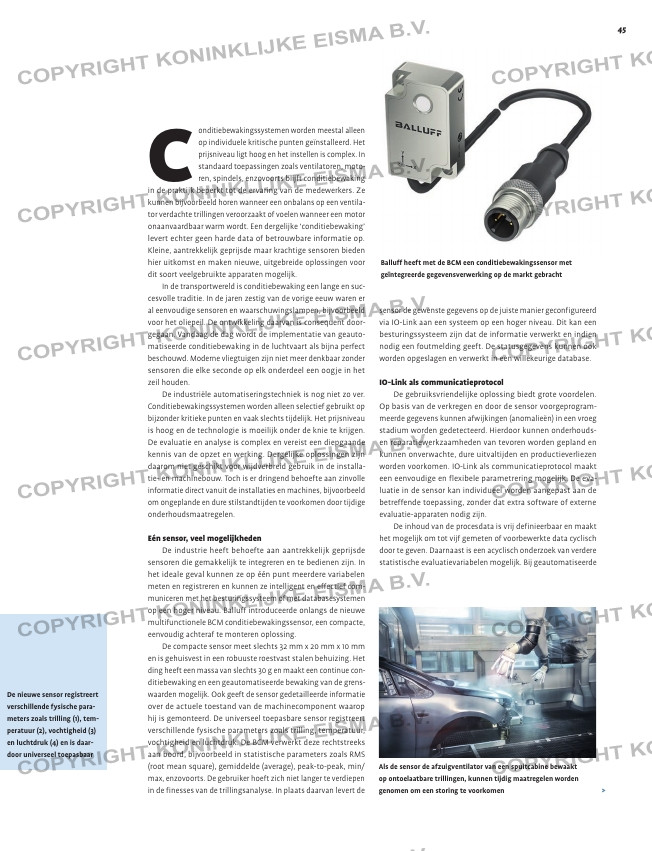

Conditiebewakingssensor met
geïntegreerde gegevensverwerking
TEKST / Ad Spijkers
FOTO’S / Balluff
C
onditiebewakingssystemen worden meestal alleen
op individuele kritische punten geïnstalleerd. Het
prijsniveau ligt hoog en het instellen is complex. In
standaard toepassingen zoals ventilatoren, moto-
ren, spindels, enzovoorts blijft conditiebewaking
in de praktijk beperkt tot de ervaring van de medewerkers. Ze
kunnen bijvoorbeeld horen wanneer een onbalans op een ventila-
tor verdachte trillingen veroorzaakt of voelen wanneer een motor
onaanvaardbaar warm wordt. Een dergelijke ‘conditie bewaking’
levert echter geen harde data of betrouwbare informatie op.
Kleine, aantrekkelijk geprijsde maar krachtige sensoren bieden
hier uitkomst en maken nieuwe, uitgebreide oplossingen voor
dit soort veelgebruikte apparaten mogelijk.
In de transportwereld is conditiebewaking een lange en suc-
cesvolle traditie. In de jaren zestig van de vorige eeuw waren er
al eenvoudige sensoren en waarschuwingslampen, bijvoorbeeld
voor het oliepeil. De ontwikkeling daarvan is consequent door-
gegaan. Vandaag de dag wordt de implementatie van geauto-
matiseerde conditiebewaking in de luchtvaart als bijna perfect
beschouwd. Moderne vliegtuigen zijn niet meer denkbaar zonder
sensoren die elke seconde op elk onderdeel een oogje in het
zeil houden.
De industriële automatiseringstechniek is nog niet zo ver.
Conditiebewakingssystemen worden alleen selectief gebruikt op
bijzonder kritieke punten en vaak slechts tijdelijk. Het prijsniveau
is hoog en de technologie is moeilijk onder de knie te krijgen.
De evaluatie en analyse is complex en vereist een diepgaande
kennis van de opzet en werking. Dergelijke oplossingen zijn
daarom niet geschikt voor wijdverbreid gebruik in de installa-
tie- en machinebouw. Toch is er dringend behoefte aan zinvolle
informatie direct vanuit de installaties en machines, bijvoorbeeld
om ongeplande en dure stilstandtijden te voorkomen door tijdige
onderhoudsmaatregelen.
Eén sensor, veel mogelijkheden
De industrie heeft behoefte aan aantrekkelijk geprijsde
sensoren die gemakkelijk te integreren en te bedienen zijn. In
het ideale geval kunnen ze op één punt meerdere variabelen
meten en registreren en kunnen ze intelligent en effectief com-
municeren met het besturingssysteem of met databasesystemen
op een hoger niveau. Balluff introduceerde onlangs de nieuwe
multifunctionele BCM conditiebewakingssensor, een compacte,
eenvoudig achteraf te monteren oplossing.
De compacte sensor meet slechts 32 mm x 20 mm x 10 mm
en is gehuisvest in een robuuste roestvast stalen behuizing. Het
ding heeft een massa van slechts 30 g en maakt een continue con-
ditiebewaking en een geautomatiseerde bewaking van de grens-
waarden mogelijk. Ook geeft de sensor gedetailleerde informatie
over de actuele toestand van de machinecomponent waarop
hij is gemonteerd. De universeel toepasbare sensor registreert
verschillende fysische parameters zoals trilling, temperatuur,
vochtigheid en luchtdruk. De BCM verwerkt deze rechtstreeks
aan boord, bijvoorbeeld in statistische parameters zoals RMS
(root mean square), gemiddelde (average), peak-to-peak, min/
max, enzovoorts. De gebruiker hoeft zich niet langer te verdiepen
in de fi nesses van de trillingsanalyse. In plaats daarvan levert de
sensor de gewenste gegevens op de juiste manier geconfi gureerd
via IO-Link aan een systeem op een hoger niveau. Dit kan een
besturingssysteem zijn dat de informatie verwerkt en indien
nodig een foutmelding geeft. De statusgegevens kunnen ook
worden opgeslagen en verwerkt in een willekeurige database.
IO-Link als communicatieprotocol
De gebruiksvriendelijke oplossing biedt grote voordelen.
Op basis van de verkregen en door de sensor voorgeprogram-
meerde gegevens kunnen afwijkingen (anomalieën) in een vroeg
stadium worden gedetecteerd. Hierdoor kunnen onderhouds-
en reparatiewerkzaamheden van tevoren worden gepland en
kunnen onverwachte, dure uitvaltijden en productieverliezen
worden voorkomen. IO-Link als communicatieprotocol maakt
een eenvoudige en fl exibele parametrering mogelijk. De eva-
luatie in de sensor kan individueel worden aangepast aan de
betreffende toepassing, zonder dat extra software of externe
evaluatie-apparaten nodig zijn.
De inhoud van de procesdata is vrij defi nieerbaar en maakt
het mogelijk om tot vijf gemeten of voorbewerkte data cyclisch
door te geven. Daarnaast is een acyclisch onderzoek van verdere
statistische evaluatievariabelen mogelijk. Bij geautomatiseerde
Balluff heeft met de BCM een conditiebewakingssensor met
geïntegreerde gegevensverwerking op de markt gebracht
Als de sensor de afzuigventilator van een spuitcabine bewaakt
op ontoelaatbare trillingen, kunnen tijdig maatregelen worden
genomen om een storing te voorkomen >
De nieuwe sensor registreert
verschillende fysische para-
meters zoals trilling (1), tem-
peratuur (2), vochtigheid (3)
en luchtdruk (4) en is daar-
door universeel toepasbaar
