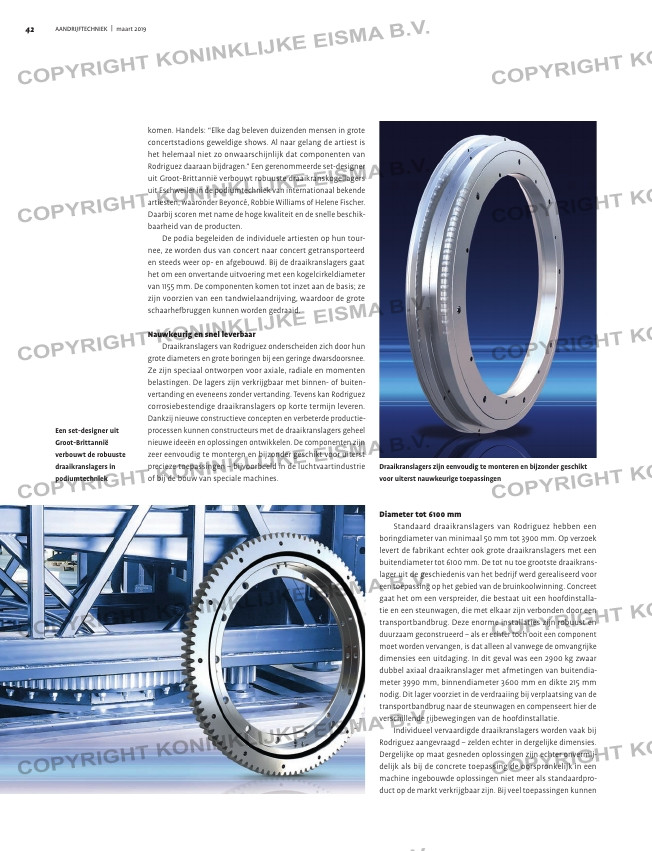

Diameter tot 6100 mm
Standaard draaikranslagers van Rodriguez hebben een
boringdiameter van minimaal 50 mm tot 3900 mm. Op verzoek
levert de fabrikant echter ook grote draaikranslagers met een
buitendiameter tot 6100 mm. De tot nu toe grootste draaikrans-
lager uit de geschiedenis van het bedrijf werd gerealiseerd voor
een toepassing op het gebied van de bruinkoolwinning. Concreet
gaat het om een verspreider, die bestaat uit een hoofdinstalla-
tie en een steunwagen, die met elkaar zijn verbonden door een
transportbandbrug. Deze enorme installaties zijn robuust en
duurzaam geconstrueerd – als er echter toch ooit een component
moet worden vervangen, is dat alleen al vanwege de omvangrijke
dimensies een uitdaging. In dit geval was een 2900 kg zwaar
dubbel axiaal draaikranslager met afmetingen van buitendia-
meter 3990 mm, binnendiameter 3600 mm en dikte 215 mm
nodig. Dit lager voorziet in de verdraaiing bij verplaatsing van de
transportbandbrug naar de steunwagen en compenseert hier de
verschillende rijbewegingen van de hoofdinstallatie.
Individueel vervaardigde draaikranslagers worden vaak bij
Rodriguez aangevraagd – zelden echter in dergelijke dimensies.
Dergelijke op maat gesneden oplossingen zijn echter onvermij-
delijk als bij de concrete toepassing de oorspronkelijk in een
machine ingebouwde oplossingen niet meer als standaardpro-
duct op de markt verkrijgbaar zijn. Bij veel toepassingen kunnen
komen. Handels: “Elke dag beleven duizenden mensen in grote
concertstadions geweldige shows. Al naar gelang de artiest is
het helemaal niet zo onwaarschijnlijk dat componenten van
Rodriguez daaraan bijdragen.” Een gerenommeerde set-designer
uit Groot-Brittannië verbouwt robuuste draaikranskogellagers
uit Eschweiler in de podiumtechniek van internationaal bekende
artiesten, waaronder Beyoncé, Robbie Williams of Helene Fischer.
Daarbij scoren met name de hoge kwaliteit en de snelle beschik-
baarheid van de producten.
De podia begeleiden de individuele artiesten op hun tour-
nee, ze worden dus van concert naar concert getransporteerd
en steeds weer op- en afgebouwd. Bij de draaikranslagers gaat
het om een onvertande uitvoering met een kogelcirkeldiameter
van 1155 mm. De componenten komen tot inzet aan de basis; ze
zijn voorzien van een tandwielaandrijving, waardoor de grote
schaarhefbruggen kunnen worden gedraaid.
Nauwkeurig en snel leverbaar
Draaikranslagers van Rodriguez onderscheiden zich door hun
grote diameters en grote boringen bij een geringe dwarsdoorsnee.
Ze zijn speciaal ontworpen voor axiale, radiale en momenten
belastingen. De lagers zijn verkrijgbaar met binnen- of buiten-
vertanding en eveneens zonder vertanding. Tevens kan Rodriguez
corrosiebestendige draaikranslagers op korte termijn leveren.
Dankzij nieuwe constructieve concepten en verbeterde productie-
processen kunnen constructeurs met de draaikranslagers geheel
nieuwe ideeën en oplossingen ontwikkelen. De componenten zijn
zeer eenvoudig te monteren en bijzonder geschikt voor uiterst
precieze toepassingen – bijvoorbeeld in de luchtvaartindustrie
of bij de bouw van speciale machines.
Een set-designer uit
Groot-Brittannië
verbouwt de robuuste
draaikranslagers in
podiumtechniek
Draaikranslagers zijn eenvoudig te monteren en bijzonder geschikt
voor uiterst nauwkeurige toepassingen
