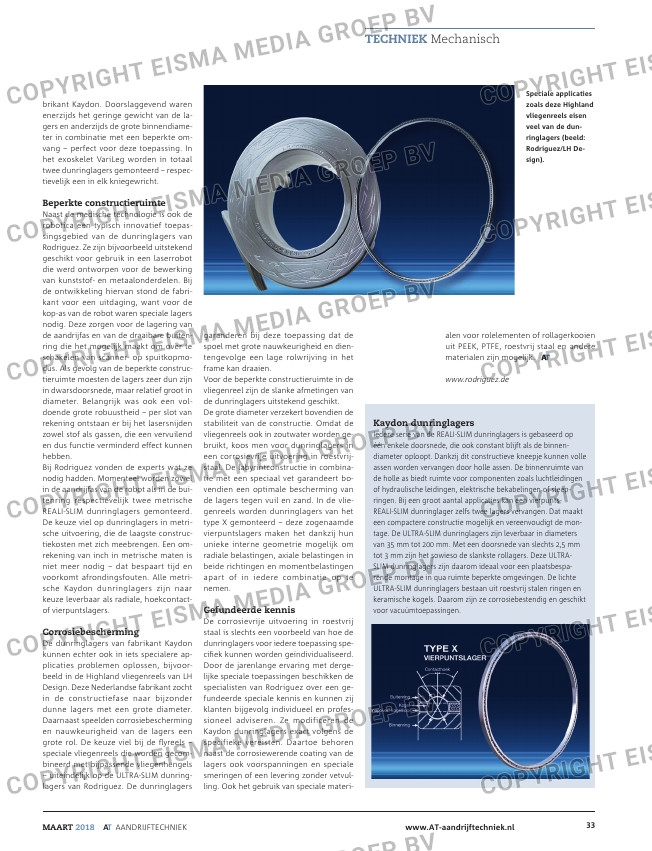

brikant Kaydon. Doorslaggevend waren
enerzijds het geringe gewicht van de la-
gers en anderzijds de grote binnendiame-
ter in combinatie met een beperkte om-
vang – perfect voor deze toepassing. In
het exoskelet VariLeg worden in totaal
twee dunringlagers gemonteerd – respec-
tievelijk een in elk kniegewricht.

Beperkte constructieruimte
Naast de medische technologie is ook de
robotica een typisch innovatief toepas-
singsgebied van de dunringlagers van
Rodriguez. Ze zijn bijvoorbeeld uitstekend
geschikt voor gebruik in een laserrobot
die werd ontworpen voor de bewerking
van kunststof- en metaalonderdelen. Bij
de ontwikkeling hiervan stond de fabri-
kant voor een uitdaging, want voor de
kop-as van de robot waren speciale lagers
nodig. Deze zorgen voor de lagering van
de aandrijfas en van de draaibare buiten-
ring die het mogelijk maakt om over te
schakelen van scanner- op spuitkopmo-
dus. Als gevolg van de beperkte construc-
tieruimte moesten de lagers zeer dun zijn
in dwarsdoorsnede, maar relatief groot in
diameter. Belangrijk was ook een vol-
doende grote robuustheid – per slot van
rekening ontstaan er bij het lasersnijden
zowel stof als gassen, die een vervuilend
en dus functie verminderd effect kunnen
hebben.
Bij Rodriguez vonden de experts wat ze
nodig hadden. Momenteel worden zowel
in de aandrijfas van de robot als in de bui-
tenring respectievelijk twee metrische
REALI-SLIM dunringlagers gemonteerd.
De keuze viel op dunringlagers in metri-
sche uitvoering, die de laagste construc-
tiekosten met zich meebrengen. Een om-
rekening van inch in metrische maten is
niet meer nodig – dat bespaart tijd en
voorkomt afrondingsfouten. Alle metri-
sche Kaydon dunringlagers zijn naar
keuze leverbaar als radiale, hoekcontact-
of vierpuntslagers.

Corrosiebescherming
De dunringlagers van fabrikant Kaydon
kunnen echter ook in iets specialere ap-
plicaties problemen oplossen, bijvoor-
beeld in de Highland vliegenreels van LH
Design. Deze Nederlandse fabrikant zocht
in de constructiefase naar bijzonder
dunne lagers met een grote diameter.
Daarnaast speelden corrosiebescherming
en nauwkeurigheid van de lagers een
grote rol. De keuze viel bij de flyreels –
speciale vliegenreels die worden gecom-
bineerd met bijpassende vliegenhengels
– uiteindelijk op de ULTRA-SLIM dunring-
lagers van Rodriguez. De dunringlagers

garanderen bij deze toepassing dat de
spoel met grote nauwkeurigheid en dien-
tengevolge een lage rolwrijving in het
frame kan draaien.
Voor de beperkte constructieruimte in de
vliegenreel zijn de slanke afmetingen van
de dunringlagers uitstekend geschikt.
De grote diameter verzekert bovendien de
stabiliteit van de constructie. Omdat de
vliegenreels ook in zoutwater worden ge-
bruikt, koos men voor dunringlagers in
een corrosievrije uitvoering in roestvrij-
staal. De labyrintconstructie in combina-
tie met een speciaal vet garandeert bo-
vendien een optimale bescherming van
de lagers tegen vuil en zand. In de vlie-
genreels worden dunringlagers van het
type X gemonteerd – deze zogenaamde
vierpuntslagers maken het dankzij hun
unieke interne geometrie mogelijk om
radiale belastingen, axiale belastingen in
beide richtingen en momentbelastingen
apart of in iedere combinatie op te
nemen.

Gefundeerde kennis
De corrosievrije uitvoering in roestvrij
staal is slechts een voorbeeld van hoe de
dunringlagers voor iedere toepassing spe-
cifiek kunnen worden geïndividualiseerd.
Door de jarenlange ervaring met derge-
lijke speciale toepassingen beschikken de
specialisten van Rodriguez over een ge-
fundeerde speciale kennis en kunnen zij
klanten bijgevolg individueel en profes-
sioneel adviseren. Ze modificeren de
Kaydon dunringlagers exact volgens de
specifieke vereisten. Daartoe behoren
naast de corrosiewerende coating van de
lagers ook voorspanningen en speciale
smeringen of een levering zonder vetvul-
ling. Ook het gebruik van speciale materi-

alen voor rolelementen of rollagerkooien
uit PEEK, PTFE, roestvrij staal en andere
materialen zijn mogelijk.

www.rodriguez.de

Kaydon dunringlagers
Iedere serie van de REALI-SLIM dunringlagers is gebaseerd op
één enkele doorsnede, die ook constant blijft als de binnen-
diameter oploopt. Dankzij dit constructieve kneepje kunnen volle
assen worden vervangen door holle assen. De binnenruimte van
de holle as biedt ruimte voor componenten zoals luchtleidingen
of hydraulische leidingen, elektrische bekabelingen of sleep-
ringen. Bij een groot aantal applicaties kan een vierpunts-
REALI-SLIM dunringlager zelfs twee lagers vervangen. Dat maakt
een compactere constructie mogelijk en vereenvoudigt de mon-
tage. De ULTRA-SLIM dunringlagers zijn leverbaar in diameters
van 35 mm tot 200 mm. Met een doorsnede van slechts 2,5 mm
tot 3 mm zijn het sowieso de slankste rollagers. Deze ULTRA-
SLIM dunringlagers zijn daarom ideaal voor een plaatsbespa-
rende montage in qua ruimte beperkte omgevingen. De lichte
ULTRA-SLIM dunringlagers bestaan uit roestvrij stalen ringen en
keramische kogels. Daarom zijn ze corrosiebestendig en geschikt
voor vacuümtoepassingen.

Speciale applicaties

zoals deze Highland

vliegenreels eisen

veel van de dun-

ringlagers (beeld:

Rodriguez/LH De-

sign).
