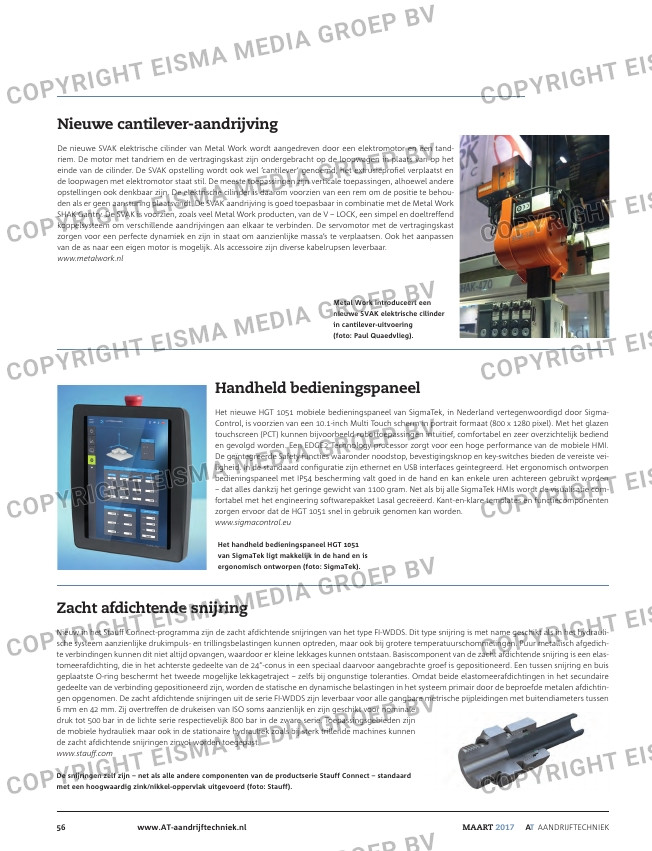

Nieuwe cantilever-aandrijving
De nieuwe SVAK elektrische cilinder van Metal Work wordt aangedreven door een elektromotor en een tand-
riem. De motor met tandriem en de vertragingskast zijn ondergebracht op de loopwagen in plaats van op het
einde van de cilinder. De SVAK opstelling wordt ook wel ‘cantilever’ genoemd, het extrusieprofiel verplaatst en
de loopwagen met elektromotor staat stil. De meeste toepassingen zijn verticale toepassingen, alhoewel andere
opstellingen ook denkbaar zijn. De elektrische cilinder is daarom voorzien van een rem om de positie te behou-
den als er geen aansturing plaatsvindt. De SVAK aandrijving is goed toepasbaar in combinatie met de Metal Work
SHAK Gantry. De SVAK is voorzien, zoals veel Metal Work producten, van de V – LOCK, een simpel en doeltreffend
koppelsysteem om verschillende aandrijvingen aan elkaar te verbinden. De servomotor met de vertragingskast
zorgen voor een perfecte dynamiek en zijn in staat om aanzienlijke massa’s te verplaatsen. Ook het aanpassen
van de as naar een eigen motor is mogelijk. Als accessoire zijn diverse kabelrupsen leverbaar.
www.metalwork.nl
Handheld bedieningspaneel
Het nieuwe HGT 1051 mobiele bedieningspaneel van SigmaTek, in Nederland vertegenwoordigd door Sigma-
Control, is voorzien van een 10.1-inch Multi Touch scherm in portrait formaat (800 x 1280 pixel). Met het glazen
touchscreen (PCT) kunnen bijvoorbeeld robottoepassingen intuïtief, comfortabel en zeer overzichtelijk bediend
en gevolgd worden. Een EDGE2 Technology processor zorgt voor een hoge performance van de mobiele HMI.
De geïntegreerde Safety functies waaronder noodstop, bevestigingsknop en key-switches bieden de vereiste vei-
ligheid. In de standaard configuratie zijn ethernet en USB interfaces geïntegreerd. Het ergonomisch ontworpen
bedieningspaneel met IP54 bescherming valt goed in de hand en kan enkele uren achtereen gebruikt worden
– dat alles dankzij het geringe gewicht van 1100 gram. Net als bij alle SigmaTek HMIs wordt de visualisatie com-
fortabel met het engineering softwarepakket Lasal gecreëerd. Kant-en-klare templates en functiecomponenten
zorgen ervoor dat de HGT 1051 snel in gebruik genomen kan worden.
www.sigmacontrol.eu
Zacht afdichtende snijring
Nieuw in het Stauff Connect-programma zijn de zacht afdichtende snijringen van het type FI-WDDS. Dit type snijring is met name geschikt als in het hydrauli-
sche systeem aanzienlijke drukimpuls- en trillingsbelastingen kunnen optreden, maar ook bij grotere temperatuurschommelingen. Puur metallisch afgedich-
te verbindingen kunnen dit niet altijd opvangen, waardoor er kleine lekkages kunnen ontstaan. Basiscomponent van de zacht afdichtende snijring is een elas-
tomeerafdichting, die in het achterste gedeelte van de 24°-conus in een speciaal daarvoor aangebrachte groef is gepositioneerd. Een tussen snijring en buis
geplaatste O-ring beschermt het tweede mogelijke lekkagetraject – zelfs bij ongunstige toleranties. Omdat beide elastomeerafdichtingen in het secundaire
gedeelte van de verbinding gepositioneerd zijn, worden de statische en dynamische belastingen in het systeem primair door de beproefde metalen afdichtin-
gen opgenomen. De zacht afdichtende snijringen uit de serie FI-WDDS zijn leverbaar voor alle gangbare metrische pijpleidingen met buitendiameters tussen
6 mm en 42 mm. Zij overtreffen de drukeisen van ISO soms aanzienlijk en zijn geschikt voor nominale
druk tot 500 bar in de lichte serie respectievelijk 800 bar in de zware serie. Toepassingsgebieden zijn
de mobiele hydrauliek maar ook in de stationaire hydrauliek zoals bij sterk trillende machines kunnen
de zacht afdichtende snijringen zinvol worden toegepast.
www.stauff.com
Metal Work introduceert een
nieuwe SVAK elektrische cilinder
in cantilever-uitvoering
(foto: Paul Quaedvlieg).
Het handheld bedieningspaneel HGT 1051
van SigmaTek ligt makkelijk in de hand en is
ergonomisch ontworpen (foto: SigmaTek).
De snijringen zelf zijn – net als alle andere componenten van de productserie Stauff Connect – standaard
met een hoogwaardig zink/nikkel-oppervlak uitgevoerd (foto: Stauff).
