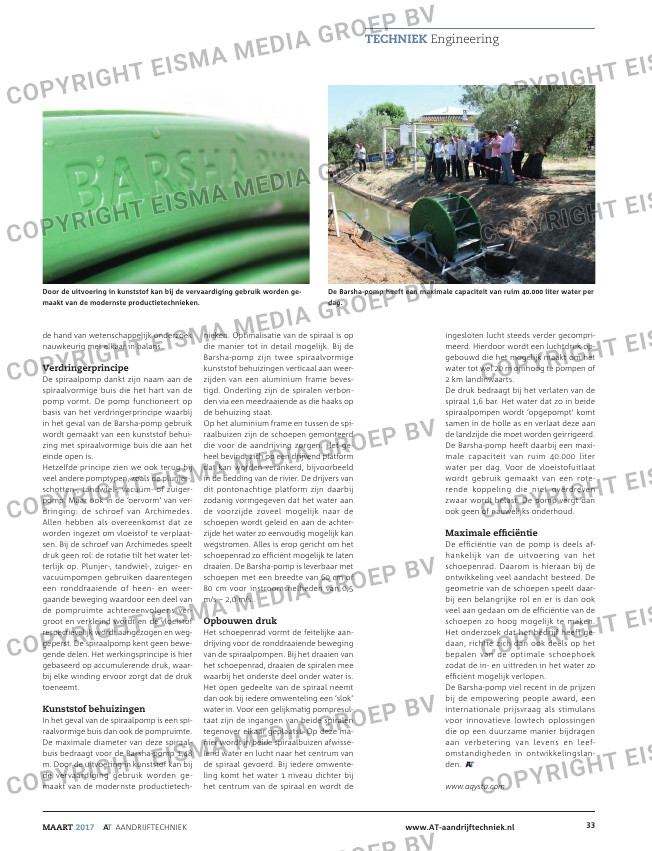

de hand van wetenschappelijk onderzoek
nauwkeurig met elkaar in balans.

Verdringerprincipe
De spiraalpomp dankt zijn naam aan de
spiraalvormige buis die het hart van de
pomp vormt. De pomp functioneert op
basis van het verdringerprincipe waarbij
in het geval van de Barsha-pomp gebruik
wordt gemaakt van een kunststof behui-
zing met spiraalvormige buis die aan het
einde open is.
Hetzelfde principe zien we ook terug bij
veel andere pomptypen, zoals de plunjer-,
schotten-, tandwiel-, vacuüm- of zuiger-
pomp. Maar ook in de ‘oervorm’ van ver-
dringing: de schroef van Archimedes.
Allen hebben als overeenkomst dat ze
worden ingezet om vloeistof te verplaat-
sen. Bij de schroef van Archimedes speelt
druk geen rol: de rotatie tilt het water let-
terlijk op. Plunjer-, tandwiel-, zuiger- en
vacuümpompen gebruiken daarentegen
een ronddraaiende of heen- en weer-
gaande beweging waardoor een deel van
de pompruimte achtereenvolgens ver-
groot en verkleind wordt en de vloeistof
respectievelijk wordt aangezogen en weg-
geperst. De spiraalpomp kent geen bewe-
gende delen. Het werkingsprincipe is hier
gebaseerd op accumulerende druk, waar-
bij elke winding ervoor zorgt dat de druk
toeneemt.

Kunststof behuizingen
In het geval van de spiraalpomp is een spi-
raalvormige buis dan ook de pompruimte.
De maximale diameter van deze spiraal-
buis bedraagt voor de Barsha-pomp 1,48
m. Door de uitvoering in kunststof kan bij
de vervaardiging gebruik worden ge-
maakt van de modernste productietech-

nieken. Optimalisatie van de spiraal is op
die manier tot in detail mogelijk. Bij de
Barsha-pomp zijn twee spiraalvormige
kunststof behuizingen verticaal aan weer-
zijden van een aluminium frame beves-
tigd. Onderling zijn de spiralen verbon-
den via een meedraaiende as die haaks op
de behuizing staat.
Op het aluminium frame en tussen de spi-
raalbuizen zijn de schoepen gemonteerd
die voor de aandrijving zorgen. Het ge-
heel bevindt zich op een drijvend platform
dat kan worden verankerd, bijvoorbeeld
in de bedding van de rivier. De drijvers van
dit pontonachtige platform zijn daarbij
zodanig vormgegeven dat het water aan
de voorzijde zoveel mogelijk naar de
schoepen wordt geleid en aan de achter-
zijde het water zo eenvoudig mogelijk kan
wegstromen. Alles is erop gericht om het
schoepenrad zo efficiënt mogelijk te laten
draaien. De Barsha-pomp is leverbaar met
schoepen met een breedte van 60 cm of
80 cm voor instroomsnelheden van 0,5
m/s – 2,0 m/s .

Opbouwen druk
Het schoepenrad vormt de feitelijke aan-
drijving voor de ronddraaiende beweging
van de spiraalpompen. Bij het draaien van
het schoepenrad, draaien de spiralen mee
waarbij het onderste deel onder water is.
Het open gedeelte van de spiraal neemt
dan ook bij iedere omwenteling een ‘slok’
water in. Voor een gelijkmatig pompresul-
taat zijn de ingangen van beide spiralen
tegenover elkaar geplaatst. Op deze ma-
nier wordt in beide spiraalbuizen afwisse-
lend water en lucht naar het centrum van
de spiraal gevoerd. Bij iedere omwente-
ling komt het water 1 niveau dichter bij
het centrum van de spiraal en wordt de

ingesloten lucht steeds verder gecompri-
meerd. Hierdoor wordt een luchtdruk op-
gebouwd die het mogelijk maakt om het
water tot wel 20 m omhoog te pompen of
2 km landinwaarts.
De druk bedraagt bij het verlaten van de
spiraal 1,6 bar. Het water dat zo in beide
spiraalpompen wordt ‘opgepompt’ komt
samen in de holle as en verlaat deze aan
de landzijde die moet worden geïrrigeerd.
De Barsha-pomp heeft daarbij een maxi-
male capaciteit van ruim 40.000 liter
water per dag. Voor de vloeistofuitlaat
wordt gebruik gemaakt van een rote-
rende koppeling die niet overdreven
zwaar wordt belast. De pomp vergt dan
ook geen of nauwelijks onderhoud.

maximale efficiëntie
De efficiëntie van de pomp is deels af-
hankelijk van de uitvoering van het
schoepenrad. Daarom is hieraan bij de
ontwikkeling veel aandacht besteed. De
geometrie van de schoepen speelt daar-
bij een belangrijke rol en er is dan ook
veel aan gedaan om de efficiëntie van de
schoepen zo hoog mogelijk te maken.
Het onderzoek dat het bedrijf heeft ge-
daan, richtte zich dan ook deels op het
bepalen van de optimale schoephoek
zodat de in- en uittreden in het water zo
efficiënt mogelijk verlopen.
De Barsha-pomp viel recent in de prijzen
bij de empowering people award, een
internationale prijsvraag als stimulans
voor innovatieve lowtech oplossingen
die op een duurzame manier bijdragen
aan verbetering van levens en leef-
omstandigheden in ontwikkelingslan-
den.

www.aqysta.com

Door de uitvoering in kunststof kan bij de vervaardiging gebruik worden ge-

maakt van de modernste productietechnieken.

De Barsha-pomp heeft een maximale capaciteit van ruim 40.000 liter water per

dag.
