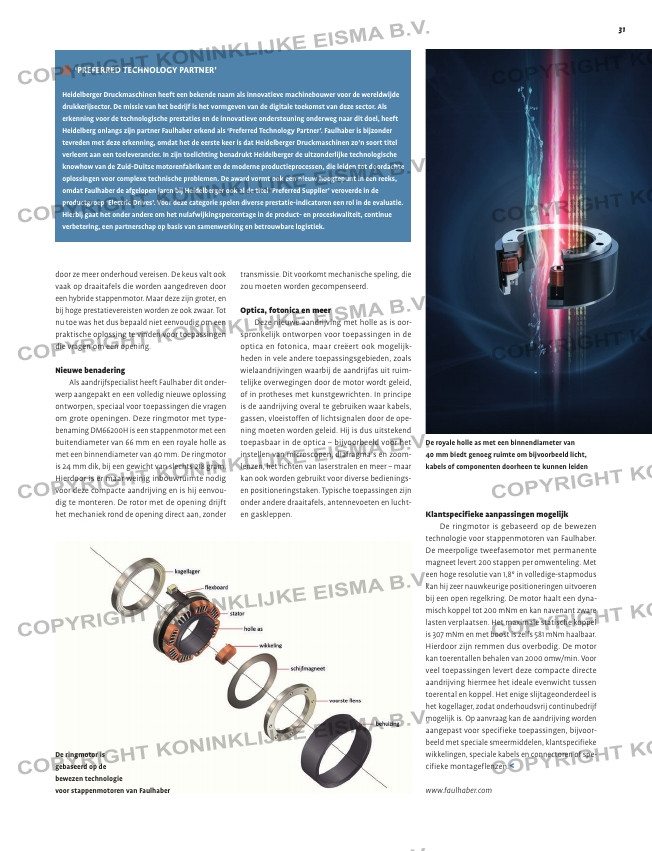

transmissie. Dit voorkomt mechanische speling, die
zou moeten worden gecompenseerd.
Optica, fotonica en meer
Deze nieuwe aandrijving met holle as is oor-
spronkelijk ontworpen voor toepassingen in de
optica en fotonica, maar creëert ook mogelijk-
heden in vele andere toepassingsgebieden, zoals
wielaandrijvingen waarbij de aandrijfas uit ruim-
telijke overwegingen door de motor wordt geleid,
of in protheses met kunstgewrichten. In principe
is de aandrijving overal te gebruiken waar kabels,
gassen, vloeistoffen of lichtsignalen door de ope-
ning moeten worden geleid. Hij is dus uitstekend
toepasbaar in de optica – bijvoorbeeld voor het
instellen van microscopen, diafragma’s en zoom-
lenzen, het richten van laserstralen en meer – maar
kan ook worden gebruikt voor diverse bedienings-
en positioneringstaken. Typische toepassingen zijn
onder andere draaitafels, antennevoeten en lucht-
en gaskleppen. Klantspecifieke aanpassingen mogelijk
De ringmotor is gebaseerd op de bewezen
technologie voor stappenmotoren van Faulhaber.
De meerpolige tweefasemotor met permanente
magneet levert 200 stappen per omwenteling. Met
een hoge resolutie van 1,8° in volledige-stapmodus
kan hij zeer nauwkeurige positioneringen uitvoeren
bij een open regelkring. De motor haalt een dyna-
misch koppel tot 200 mNm en kan navenant zware
lasten verplaatsen. Het maximale statische koppel
is 307 mNm en met boost is zelfs 581 mNm haalbaar.
Hierdoor zijn remmen dus overbodig. De motor
kan toerentallen behalen van 2000 omw/min. Voor
veel toepassingen levert deze compacte directe
aandrijving hiermee het ideale evenwicht tussen
toerental en koppel. Het enige slijtageonderdeel is
het kogellager, zodat onderhoudsvrij continubedrijf
mogelijk is. Op aanvraag kan de aandrijving worden
aangepast voor specifieke toepassingen, bijvoor-
beeld met speciale smeermiddelen, klantspecifieke
wikkelingen, speciale kabels en connectoren of spe-
cifieke montageflenzen.<
www.faulhaber.com
Aandrijvingen met een centrale opening zijn te vinden in optica en fotonica-machines, maar ook in de automatisering en robotica voor halfgeleideraansturing
De royale holle as met een binnendiameter van
40 mm biedt genoeg ruimte om bijvoorbeeld licht,
kabels of componenten doorheen te kunnen leiden
||| ‘PREFERRED TECHNOLOGY PARTNER’
Heidelberger Druckmaschinen heeft een bekende naam als innovatieve machinebouwer voor de wereldwijde
drukkerijsector. De missie van het bedrijf is het vormgeven van de digitale toekomst van deze sector. Als
erkenning voor de technologische prestaties en de innovatieve ondersteuning onderweg naar dit doel, heeft
Heidelberg onlangs zijn partner Faulhaber erkend als ‘Preferred Technology Partner’. Faulhaber is bijzonder
tevreden met deze erkenning, omdat het de eerste keer is dat Heidelberger Druckmaschinen zo’n soort titel
verleent aan een toeleverancier. In zijn toelichting benadrukt Heidelberger de uitzonderlijke technologische
knowhow van de Zuid-Duitse motorenfabrikant en de moderne productieprocessen, die leiden tot doordachte
oplossingen voor complexe technische problemen. De award vormt ook een nieuw hoogtepunt in een reeks,
omdat Faulhaber de afgelopen jaren bij Heidelberger ook al de titel ‘Preferred Supplier’ veroverde in de
productgroep ‘Electric Drives’. Voor deze categorie spelen diverse prestatie-indicatoren een rol in de evaluatie.
Hierbij gaat het onder andere om het nulafwijkingspercentage in de product- en proceskwaliteit, continue
verbetering, een partnerschap op basis van samenwerking en betrouwbare logistiek.
door ze meer onderhoud vereisen. De keus valt ook
vaak op draaitafels die worden aangedreven door
een hybride stappenmotor. Maar deze zijn groter, en
bij hoge prestatievereisten worden ze ook zwaar. Tot
nu toe was het dus bepaald niet eenvoudig om een
praktische oplossing te vinden voor toepassingen
die vragen om een opening.
Nieuwe benadering
Als aandrijfspecialist heeft Faulhaber dit onder-
werp aangepakt en een volledig nieuwe oplossing
ontworpen, speciaal voor toepassingen die vragen
om grote openingen. Deze ringmotor met type-
benaming DM66200H is een stappenmotor met een
buitendiameter van 66 mm en een royale holle as
met een binnendiameter van 40 mm. De ringmotor
is 24 mm dik, bij een gewicht van slechts 218 gram.
Hierdoor is er maar weinig inbouwruimte nodig
voor deze compacte aandrijving en is hij eenvou-
dig te monteren. De rotor met de opening drijft
het mechaniek rond de opening direct aan, zonder
De ringmotor is
gebaseerd op de
bewezen technologie
voor stappenmotoren van Faulhaber
