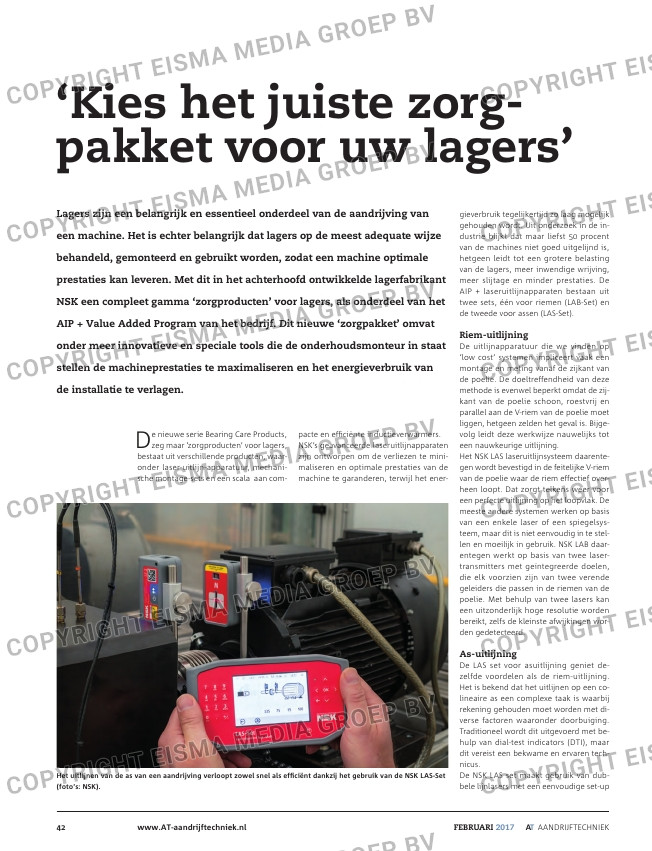

‘Kies het juiste zorg
pakket voor uw lagers’
Lagers zijn een belangrijk en essentieel onderdeel van de aandrijving van
een machine. Het is echter belangrijk dat lagers op de meest adequate wijze
behandeld, gemonteerd en gebruikt worden, zodat een machine optimale
prestaties kan leveren. Met dit in het achterhoofd ontwikkelde lagerfabrikant
NSK een compleet gamma ‘zorgproducten’ voor lagers, als onderdeel van het
aiP + Value added Program van het bedrijf. Dit nieuwe ‘zorgpakket’ omvat
onder meer innovatieve en speciale tools die de onderhoudsmonteur in staat
stellen de machineprestaties te maximaliseren en het energieverbruik van
de installatie te verlagen.
pacte en efficiënte inductieverwarmers.
NSK’s geavanceerde laseruitlijnapparaten
zijn ontworpen om de verliezen te mini-
maliseren en optimale prestaties van de
machine te garanderen, terwijl het ener-
gieverbruik tegelijkertijd zo laag mogelijk
gehouden wordt. Uit onderzoek in de in-
dustrie blijkt dat maar liefst 50 procent
van de machines niet goed uitgelijnd is,
hetgeen leidt tot een grotere belasting
van de lagers, meer inwendige wrijving,
meer slijtage en minder prestaties. De
AIP + laseruitlijnapparaten bestaan uit
twee sets, één voor riemen (LAB-Set) en
de tweede voor assen (LAS-Set).
riemuitlijning
De uitlijnapparatuur die we vinden op
‘low cost’ systemen impliceert vaak een
montage en meting vanaf de zijkant van
de poelie. De doeltreffendheid van deze
methode is evenwel beperkt omdat de zij-
kant van de poelie schoon, roestvrij en
parallel aan de V-riem van de poelie moet
liggen, hetgeen zelden het geval is. Bijge-
volg leidt deze werkwijze nauwelijks tot
een nauwkeurige uitlijning.
Het NSK LAS laseruitlijnsysteem daarente-
gen wordt bevestigd in de feitelijke V-riem
van de poelie waar de riem effectief over-
heen loopt. Dat zorgt telkens weer voor
een perfecte uitlijning op het loopvlak. De
meeste andere systemen werken op basis
van een enkele laser of een spiegelsys-
teem, maar dit is niet eenvoudig in te stel-
len en moeilijk in gebruik. NSK LAB daar-
entegen werkt op basis van twee laser-
transmitters met geïntegreerde doelen,
die elk voorzien zijn van twee verende
geleiders die passen in de riemen van de
poelie. Met behulp van twee lasers kan
een uitzonderlijk hoge resolutie worden
bereikt, zelfs de kleinste afwijkingen wor-
den gedetecteerd.
asuitlijning
De LAS set voor asuitlijning geniet de-
zelfde voordelen als de riem-uitlijning.
Het is bekend dat het uitlijnen op een co-
lineaire as een complexe taak is waarbij
rekening gehouden moet worden met di-
verse factoren waaronder doorbuiging.
Traditioneel wordt dit uitgevoerd met be-
hulp van dial-test indicators (DTI), maar
dit vereist een bekwame en ervaren tech-
nicus.
De NSK LAS set maakt gebruik van dub-
bele lijnlasers met een eenvoudige set-up
De nieuwe serie Bearing Care Products, zeg maar ‘zorgproducten’ voor lagers,
bestaat uit verschillende producten, waar-
onder laser-uitlijn-apparatuur, mechani-
sche montage-sets en een scala aan com-
Het uitlijnen van de as van een aandrijving verloopt zowel snel als efficiënt dankzij het gebruik van de NSK LAS-Set
(foto’s: NSK).
