D
e nieuwe, metalen voetgangersbrug, die ter
hoogte van de kruising met de Stoofsteeg over
de Oudezijds Achterburgwal ligt, werd op 15 juli
officieel door Koningin Maxima geopend. De
brug werd al in 2018 door MX3D geproduceerd
met behulp van een 3D-lasrobot naar een ontwerp van het Joris
Laarman Lab. De plaatsing van de brug liep vertraging op door
de noodzakelijke renovatie van de kademuren. De brug bestaat
uit twaalf 3D geprinte segmenten van een meter lengte, die later
aan elkaar werden gelast. Het totale gewicht van de brug is 17 ton.
De brug werd voorzien van een uitgebreid netwerk van sensoren
om de toestand van de brug te monitoren.
De brug werd in oktober 2018 tentoongesteld tijdens de
Dutch Design Week, waar hij een van de winnaars in de categorie
‘Design Research’ was. In die week werden ook de eerste datasets
opgeleverd, die inzicht gaven in de belasting van de brug door
de bezoekers, die over de brug wandelden. Daarna ging de brug
naar het Imperial College in London voor een uitgebreide serie
mechanische tests.
Afwijkingen
De uitgebreide monitoring van de brug met sensoren was
vanaf het begin een integraal onderdeel van het project. Het
metaal van een 3D geprinte brug is namelijk niet homogeen en
ook de sterkte van de lasnaden tussen de brugsegmenten kan
variëren. De reactie van het materiaal en de brug op belasting
en externe (weers)omstandigheden wijkt af van traditioneel
gebouwde bruggen. De toepassing van sensoren is in eerste
instantie bedoeld om de belasting en de conditie van de brug te
monitoren en snel eventuele scheuren of breuken in het materiaal
te detecteren, om de veiligheid van de voetgangers te waarborgen.
Zodra de belasting van de brug boven een bepaalde grenswaarde
komt, worden geen nieuwe voetgangers meer toegelaten.
Digital twin
Daarnaast was de monitoring van de brug opgezet als prak-
tijkcase voor structural health monitoring van objecten en de
toepassing van een ‘digital twin’. Met een digital twin – een
digitale kopie van de fysieke brug – kunnen de belasting, de

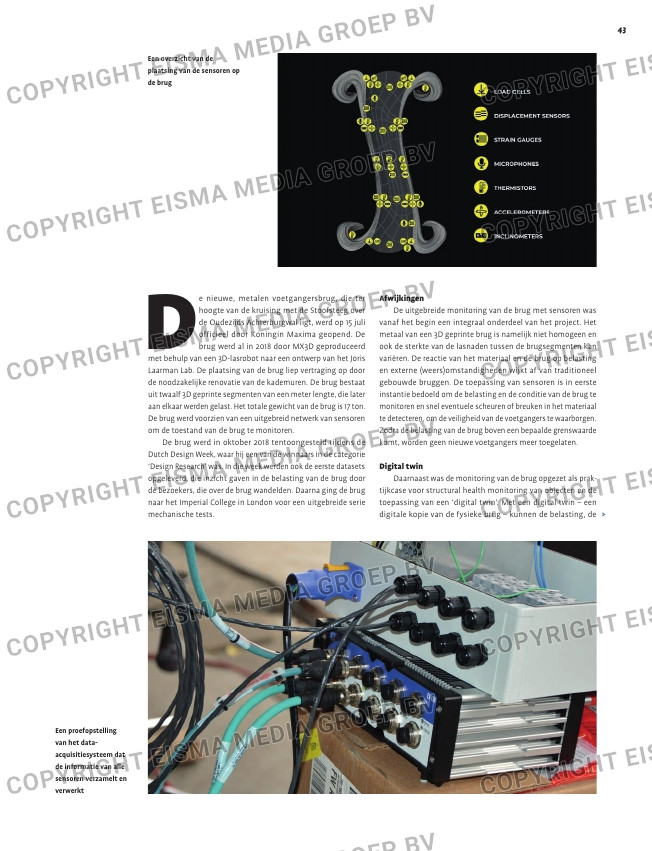

Een overzicht van de
plaatsing van de sensoren op
de brug
Een proefopstelling
van het data-
acquisitiesysteem dat
de informatie van alle
sensoren verzamelt en
verwerkt
