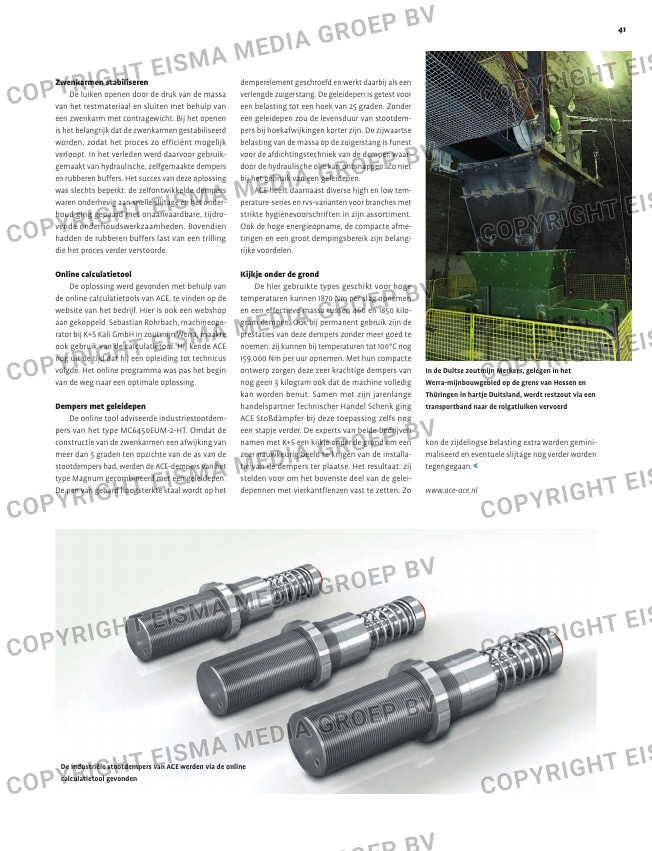

In de Duitse zoutmijn Merkers, gelegen in het
Werra-mijnbouwgebied op de grens van Hessen en
Thüringen in hartje Duitsland, wordt restzout via een
transportband naar de rolgatluiken vervoerd
De industriële stootdempers van ACE werden via de online
calculatietool gevonden
kon de zijdelingse belasting extra worden gemini-
maliseerd en eventuele slijtage nog verder worden
tegengegaan.<
www.ace-ace.nl
demperelement geschroefd en werkt daarbij als een
verlengde zuigerstang. De geleidepen is getest voor
een belasting tot een hoek van 25 graden. Zonder
een geleidepen zou de levensduur van stootdem-
pers bij hoekafwijkingen korter zijn. De zijwaartse
belasting van de massa op de zuigerstang is funest
voor de afdichtingstechniek van de demper, waar-
door de hydraulische olie kan ontsnappen. Zo niet
bij het gebruik van een geleidepen.
ACE heeft daarnaast diverse high en low tem-
perature-series en rvs-varianten voor branches met
strikte hygiënevoorschriften in zijn assortiment.
Ook de hoge energieopname, de compacte afme-
tingen en een groot dempingsbereik zijn belang-
rijke voordelen.
Kijkje onder de grond
De hier gebruikte types geschikt voor hoge
temperaturen kunnen 1870 Nm per slag opnemen
en een effectieve massa tussen 460 en 1850 kilo-
gram dempen. Ook bij permanent gebruik zijn de
prestaties van deze dempers zonder meer goed te
noemen: zij kunnen bij temperaturen tot 100°C nog
159.000 Nm per uur opnemen. Met hun compacte
ontwerp zorgen deze zeer krachtige dempers van
nog geen 3 kilogram ook dat de machine volledig
kan worden benut. Samen met zijn jarenlange
handelspartner Technischer Handel Schenk ging
ACE Stoßdämpfer bij deze toepassing zelfs nog
een stapje verder. De experts van beide bedrijven
namen met K+S een kijkje onder de grond om een
zeer nauwkeurig beeld te krijgen van de installa-
tie van de dempers ter plaatse. Het resultaat: zij
stelden voor om het bovenste deel van de gelei-
depennen met vierkantflenzen vast te zetten. Zo
Zwenkarmen stabiliseren
De luiken openen door de druk van de massa
van het restmateriaal en sluiten met behulp van
een zwenkarm met contragewicht. Bij het openen
is het belangrijk dat de zwenkarmen gestabiliseerd
worden, zodat het proces zo efficiënt mogelijk
verloopt. In het verleden werd daarvoor gebruik-
gemaakt van hydraulische, zelfgemaakte dempers
en rubberen buffers. Het succes van deze oplossing
was slechts beperkt: de zelfontwikkelde dempers
waren onderhevig aan snelle slijtage en het onder-
houd ging gepaard met onaanvaardbare, tijdro-
vende onderhoudswerkzaamheden. Bovendien
hadden de rubberen buffers last van een trilling
die het proces verder verstoorde.
Online calculatietool
De oplossing werd gevonden met behulp van
de online calculatietools van ACE, te vinden op de
website van het bedrijf. Hier is ook een webshop
aan gekoppeld. Sebastian Rohrbach, machineope-
rator bij K+S Kali GmbH in zoutmijn Werra, maakte
ook gebruik van de calculatietool. Hij kende ACE
nog uit de tijd dat hij een opleiding tot technicus
volgde. Het online programma was pas het begin
van de weg naar een optimale oplossing.
Dempers met geleidepen
De online tool adviseerde industriestootdem-
pers van het type MC6450EUM-2-HT. Omdat de
constructie van de zwenkarmen een afwijking van
meer dan 5 graden ten opzichte van de as van de
stootdempers had, werden de ACE-dempers van het
type Magnum gecombineerd met een geleidepen.
De pen van gehard hoogsterkte staal wordt op het
